发动机运转，带动液力变矩器泵轮、涡轮和油泵转动，油泵泵出高压油。分别到达压力调节阀、手动阀、3-4换挡阀、电磁减压阀。压力控制电磁阀、压力调节阀、电磁减压阀完成系统油压的控制，此时系统油压的调整与P、N挡时相同。发动机怠速时此压力为330-470kPa，调整之后的系统压力油7到达手动阀和3-4换挡阀。在M1挡时，3-4换挡阀不工作。在手动阀处压力油分三路输出，一路到达压力调节阀，参与系统油压的调节；第二路到达电磁阀B，由于电磁阀B打开，它所控制的压力油按如下路线供应：电磁阀B→低速倒挡换挡阀→低速倒挡制动器，低速倒挡制动器制动。同时电磁阀B处压力油压力的波动由变速缓冲器吸收；第三路分别到达电磁阀A、C和3-4换挡阀再到变矩器控制阀。由于电磁阀A打开，电磁阀A所控制的压力油按如下路线供给：电磁阀A→变矩器控制阀→前进挡离合器，使前进挡离合器接合。同时电磁阀A处压力油压力的波动由压力控制缓冲器吸收。前进挡缓冲器工作，保证了前进挡离合器接合时不会产生冲击。系统压力油7通过压力调节阀变为压力油2，它通过变矩器减压阀到达变矩器控制阀供给变矩器厂室，此时液力变矩器离合器不接合。
   （9）倒挡控制原理。电磁阀日打开——压力油——低速倒挡换挡阀—低速倒挡制动器——制动器制动。
   （10）分析。此车倒挡正常，失速实验合格，说明倒挡离合器、低速倒挡制动器不打滑。2挡、3挡不打滑，说明前进挡离合器不打滑。既然前进挡离合器、低速倒挡制动器硬件合格，就应该有M1挡，否则说明液压控制有问题。与M1挡低速倒挡制动器工作路径不同的是电磁换挡阀、分流阀。结合D挡和M1挡控制原理再次拆检阀体，检查分流阀正常，在检查电磁换挡阀时，注意到虽然滑阀也动作，但是没有在弹簧下回到位，去掉弹簧滑阀也不能取出来，发现滑阀在某个位置卡住。

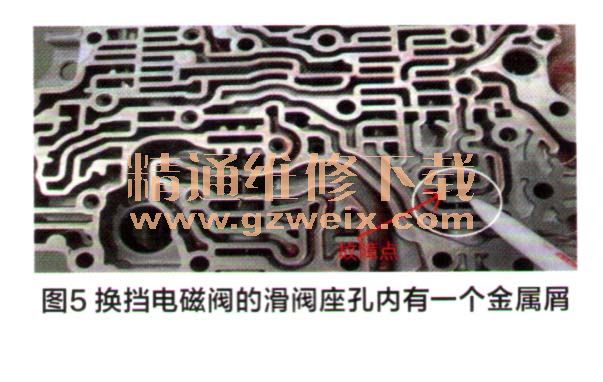

   （11）故障点。检查发现在滑阀座孔内有一个金属屑（图5），对控制阀体清洁处理，试车故障排除。
    维修小结：本案例始终没考虑更换电磁阀，因为电磁阀如果有短路或断路，一定会存储故障码，电脑可以监测到的。阅读维修手册看到电磁阀有3个故障码：持续开启、持续关闭和电磁阀故障（断路或短路），前两个是卡滞故障，可以从其他挡位是否正常工作上获得验证。

    维修点评：此例故障现象是换档冲击，且无M1档。由于该故障车无故障码显示，这就可以排除电控系统故障的可能性。作者在排除此车故障时先读取故障码和数据流，做法是正确的。但是，如果作者能在第一次拆检阀板之前先分析该车变速器油路工作原理，或许故障点就能马上找到。因为第一在M1档车辆不能行驶且M1失速转速过高，第二在D位2档升3档时换挡冲击。根据故障现象再结合分析该变速器油路控制就可以判断故障主要原因可能是电磁阀E卡滞、电磁换档阀的柱塞卡滞在最左、右端或分流阀的柱塞卡在最右端位置。如果电磁阀E卡滞就会导致在M1档时没有油压进入电磁换档阀，如果电磁换档阀的柱塞卡滞在最左、右端位置，就会导致M1档时，从电磁换挡阀进入分流阀右端的油压为零，分流阀不动作；如果“分流阀”的柱塞卡在最右端位置就会导致M1档时，从电磁阀E过来的油压不能通过“分流阀”作用在“低速及倒档换档阀”右侧，这样就会导致从电磁阀B过来的油压不能通过“低速及倒档换档阀”作用在低速及倒档制动器上，所以M1挡车辆不能行驶。该车故障原因是电磁换档阀卡滞引起的，由于电磁换档阀在D1、 D2档均不参与工作，在D3档时电磁换档阀参与工作，由D2升n3档时，电磁换档阀的柱塞会向左移动，这种移动可以对进入3-4离合器的油压有缓冲作用。如果电磁换档阀卡滞就会导致2档换3档时油压建立太快从而引起换档轻微冲击。
