一辆搭载2.0L发动机的2018年马自达CX-4运动型多功能车。该车的防盗警告灯常亮。

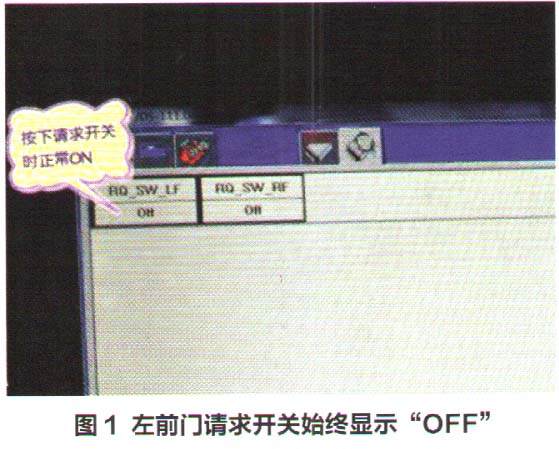

检查分析：维修人员连接诊断仪检测，发现故障码B11 FD:1 F-8A-SSU—高级遥控门锁系统和按钮启动系统。进入数据记录器发现，RO_SW_LF无论按与不按左前门请求开关，都显示“OFF”（图1）。
根据故障现象和诊断仪测试结果分析，可能的故障原因有：LF控制装置至前车外手柄（LH）连接器或接线端故障；LF控制装置故障；遥控钥匙夭线（外部，LF）故障；以及起停功能控制单元SSU故障。
本着先易后难的诊断原则，维修人员先断开左前门线束插接器，检查左前门请求开关。发现按左前门请求开关时，C-29连接器开关侧A与B之间状态为断路，而正常情况下应该是导通。
故障排除：最终，拆除左前门内饰盖板，发现0914-206插接器未插（图2）。习等连接器插好，故障排除。
