北京现代途胜车速表不工作
来源:本站收集  作者:佚名  2015-05-24 08:47:17

    一辆行驶里程约1 000 km的2014年北京现代途胜2.0 L自动挡车。该车出现仪表盘上车速表不工作的故障现象。

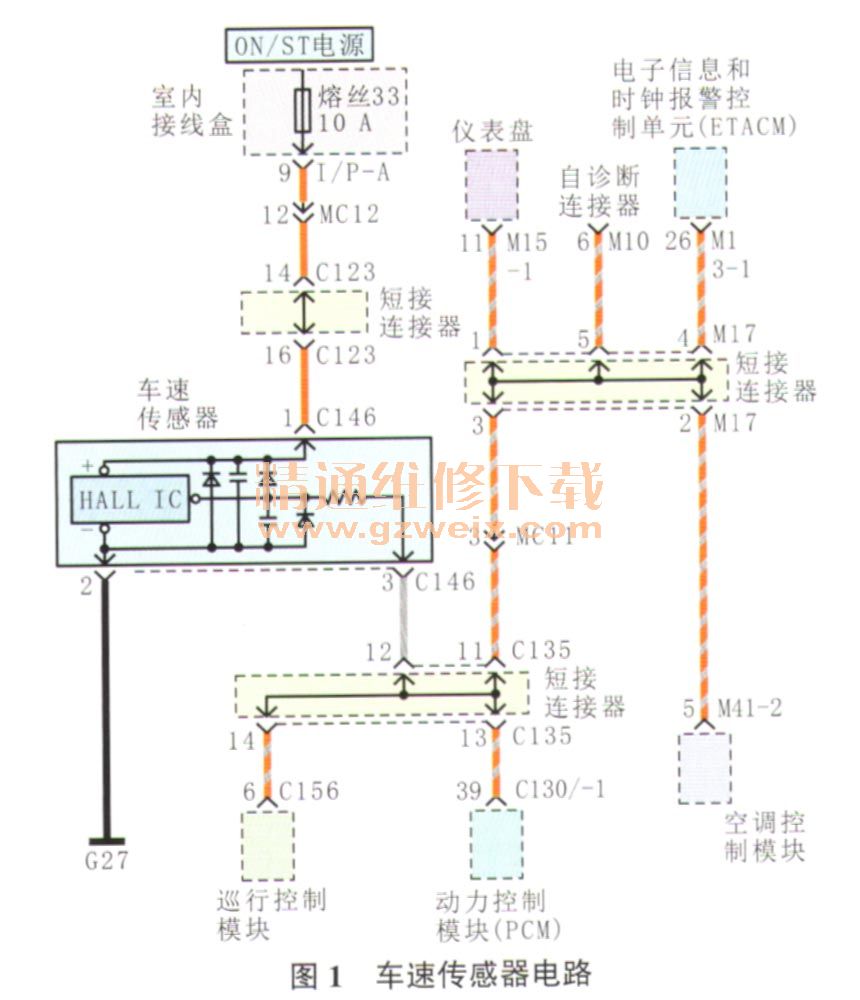

    故障诊断:分析故障现象和该车车速传感器电路(图1)得知,造成该故障的可能原因有:熔丝33熔断、相关线路及搭铁故障、车速传感器故障、仪表盘故障。

    检查熔丝33、搭铁点G27,均正常;测量车速传感器的供电电压,为12 V,正常。更换车速传感器和仪表盘后试车,故障依旧。检查车速传感器的端子3至仪表盘的连接器M15-1端子11之间的信号线路,线路无断路现象。但如果信号线路与电源或搭铁线路短路也会影响车速信号。测量信号线路与搭铁之间的电阻,为0Ω,说明信号线路对搭铁短路。

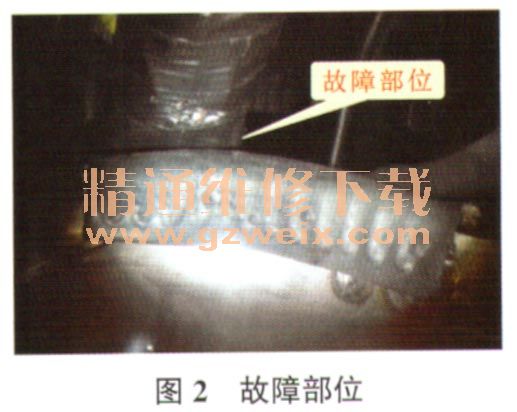

    使用分割法断开连接器MC11,分别测量两端线束与搭铁的短路情况,发现从连接器MC11的端子3至连接器M15-1的端子11之间线路与搭铁短路(图2),其他线路无异常。对该段线进行检查发现,仪表盘后的线束与仪表台骨架摩擦破损造成短路。

    故障排除:对破损的线束进行绝缘处理,并对仪表台骨架使用橡胶防护处理消除故障隐患。
