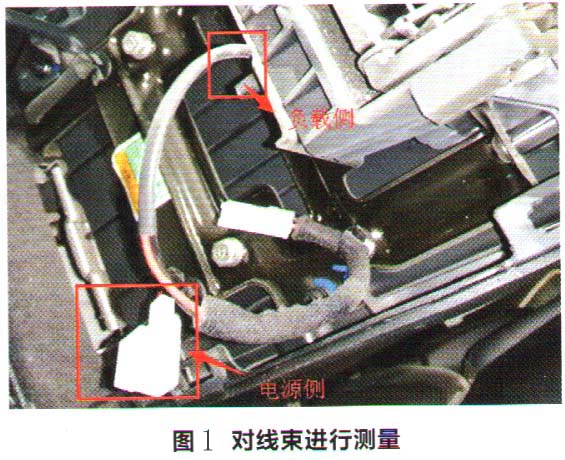

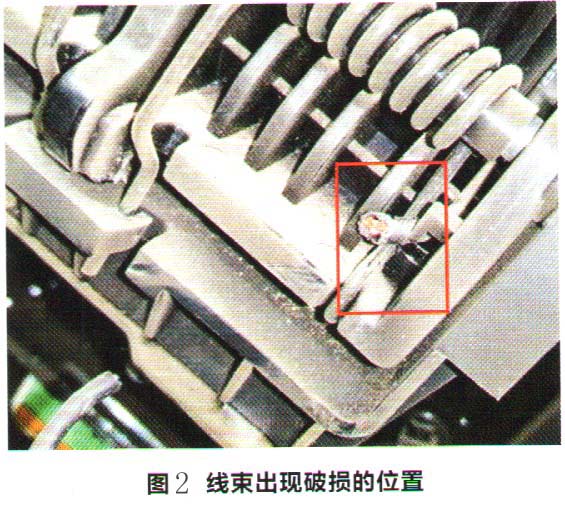

检查分析：维修人员首先检查该车净化器的15A熔丝，没有烧蚀的情况。为了快速查找故障原因，维修人员先关闭点火开关，拆卸扶手饰板，断开净化器的插接器。然后打开点火开关，使用万用表检查其供电电压（图1），正常。因此，维修人员怀疑是开关或者线路出现了故障。本着从简单到复杂的思路，维修人员测量了按钮开关，正常，接着检查输入端也有12V电压，正常。当进一步检查线束时，发现线束出现了破损的情况（图2）。



    故障排除：由于线束布线过短，随着扶手箱开关时的动作发生了挤压。将线束修复并进行合理布线后试车，故障排除。
