一辆行驶里程仅有240km，配置1.6L发动机、MT变速器的东风悦达起亚赛拉图GLS轿车。用户反映：该车ABS故障灯点亮。
    故障诊断：用户反映加装防盗器后ABS灯点亮，ABS不起作用。在诊断连接器（DLC）上连接诊断仪。打开点火开关，进入ABS系统读取故障码，发现有故障码“C1209，右后轮速传感器断路／短路”。故障码不能被清除。造成此故障的原因有：轮速传感器（RR）故障、ABS控制模块故障、线路故障等。

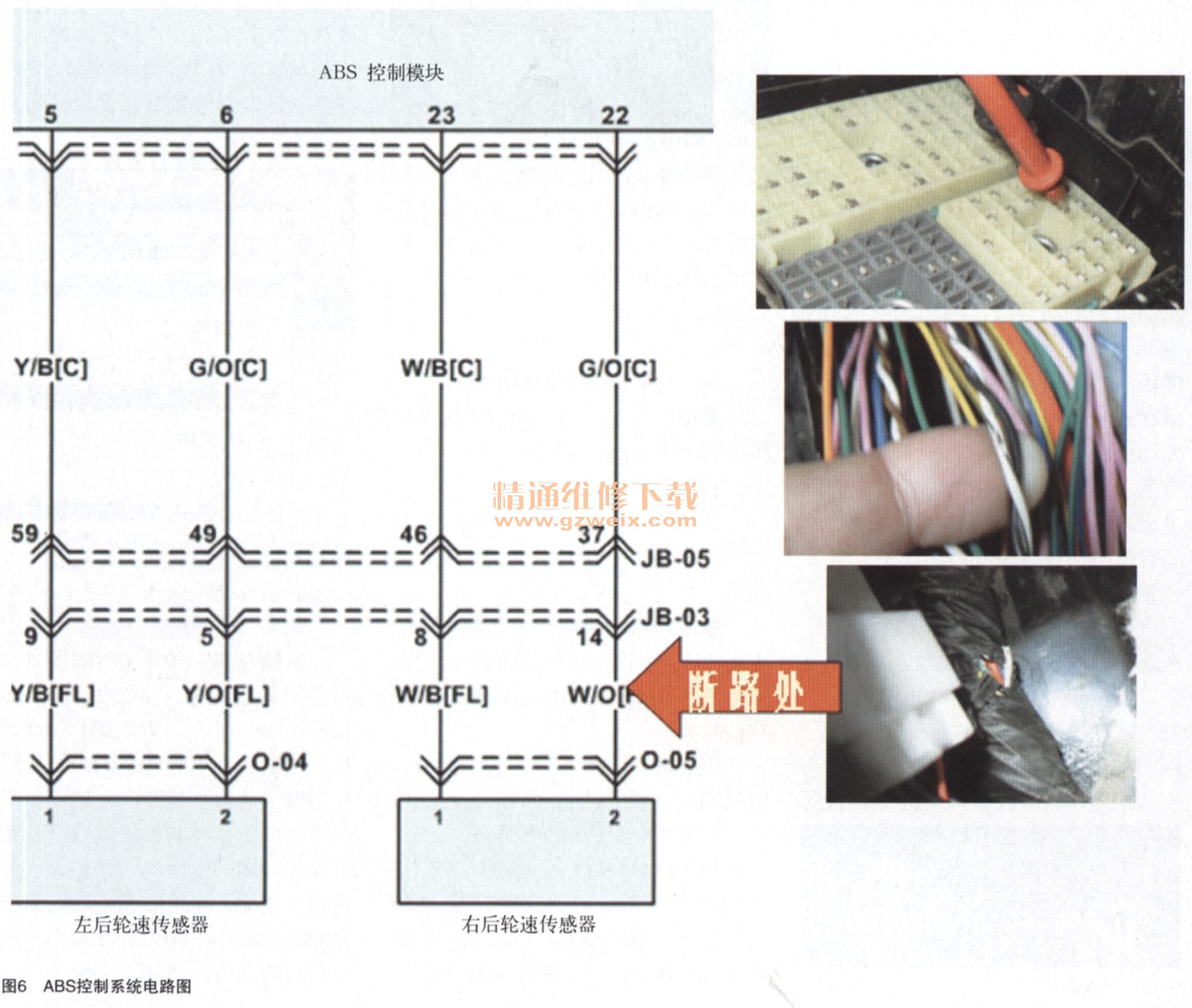

    拆下后座椅靠背，拔下右后轮速传感器插头，测量传感器电阻值为1.29kΩ，正常。拔ABS控制模块插头，测量右后轮速传感器，其电阻值为无穷大，不正常。说明从ABS控制模块到传感器线路中有断路的地方。查阅电路图（如图6所示），传感器线路经发动机室内接线盒到ABS控制模块，拆下此接线盒测量，从导线连接器JB-05与ABS控制模块相关线路正常，但从导线连接器JB-03端到传感器间断路。拆下左前门边的饰板，找到右后轮速传感器线，从此点测量与发动机舱保险盒和传感器侧是否相通，与传感器侧正常，与发动机舱保险盒不通，仔细检查此段线路，发现在车内线束内有断路的地方。

    把断路的线接好后试车，故障排除。
    故障总结：此车故障为新车装修时破坏了ABS右后轮速传感器的线路，从而造成ABS故障灯点亮。
