故障现象:东风标致408天窗漏水及外观缺陷。
故障原因:由天窗密封条断裂,破损引起。
对策措施:遇到上述故障请按照如下步骤更换密封条(备件号:ZQ92342180)并进行调整
(1)将天窗打开至起翘最大位置(图1)

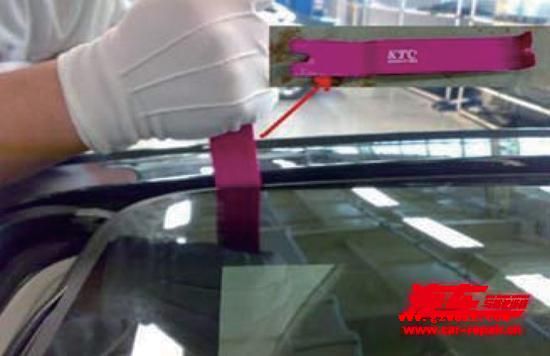

(2)拆卸天窗玻璃密封条(图2)。

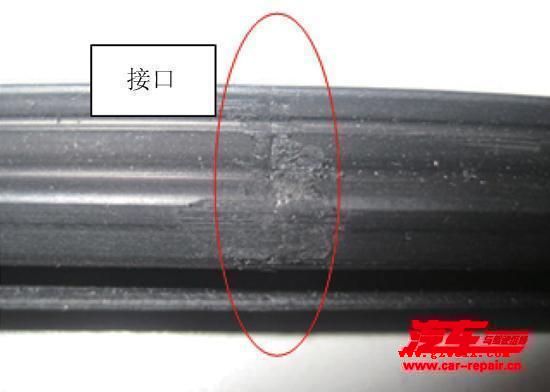

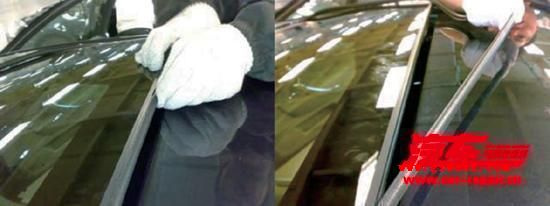

3)将新密封条的接口(图3)对准玻璃后侧(车身方向)中间的标致徽标,用手指按压的方式将玻璃密封条安装到玻璃后侧槽中(图4)

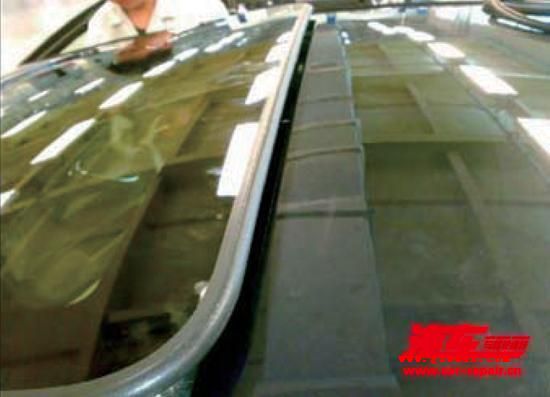

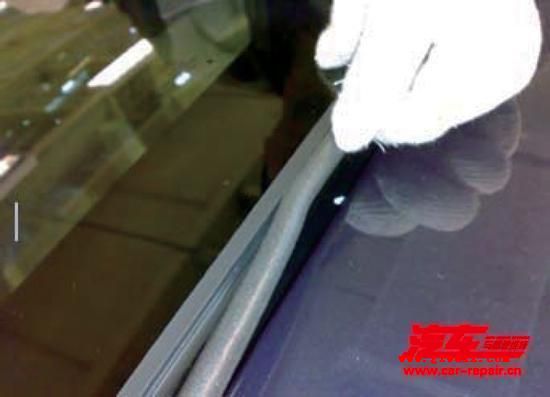

4)操作天窗开关,将天窗玻璃移动到(图5)所示的位置,然后用同样手法将密封条装入天窗玻璃前侧的槽中。可用塑料直尺代替)将密封条挤压入玻璃左右两侧的槽中(如图6)
(6)操纵控制开关将天窗翘起,然后关闭,接着滑动开启天窗。如果在滑动开启瞬间听到明显的“噗通”一声,继续进行(7)-(12)步骤操作,如没有明显异响,则结束维修。
(9)如果天窗玻璃向前调整到极限位置时,仍有明显异响,将天窗玻璃拆卸,使用锉刀将天窗玻璃固定孔向后部(即朝车尾方向)扩孔约1 mm(图8),锉完后在锉过的部位补上黑色油漆。
待油漆干后,将玻璃重新装上,安装时保证天窗玻璃后部塑料边缘与车身紧固螺栓时(紧固力矩5 N .m)注意调节天窗平面与车顶盖之间的间隙。调整标准为:间隙约6 mm(图9)
(10)天窗高出前部车顶和后部车顶各0.5 mm.
(11)确认故障消除后将左右罩盖装饰件装复,并对天窗进行初始化和自学习操作。
(12)最后对调整完毕的车辆进行淋水测试,确保维修不会造成漏水后,结束维修。
