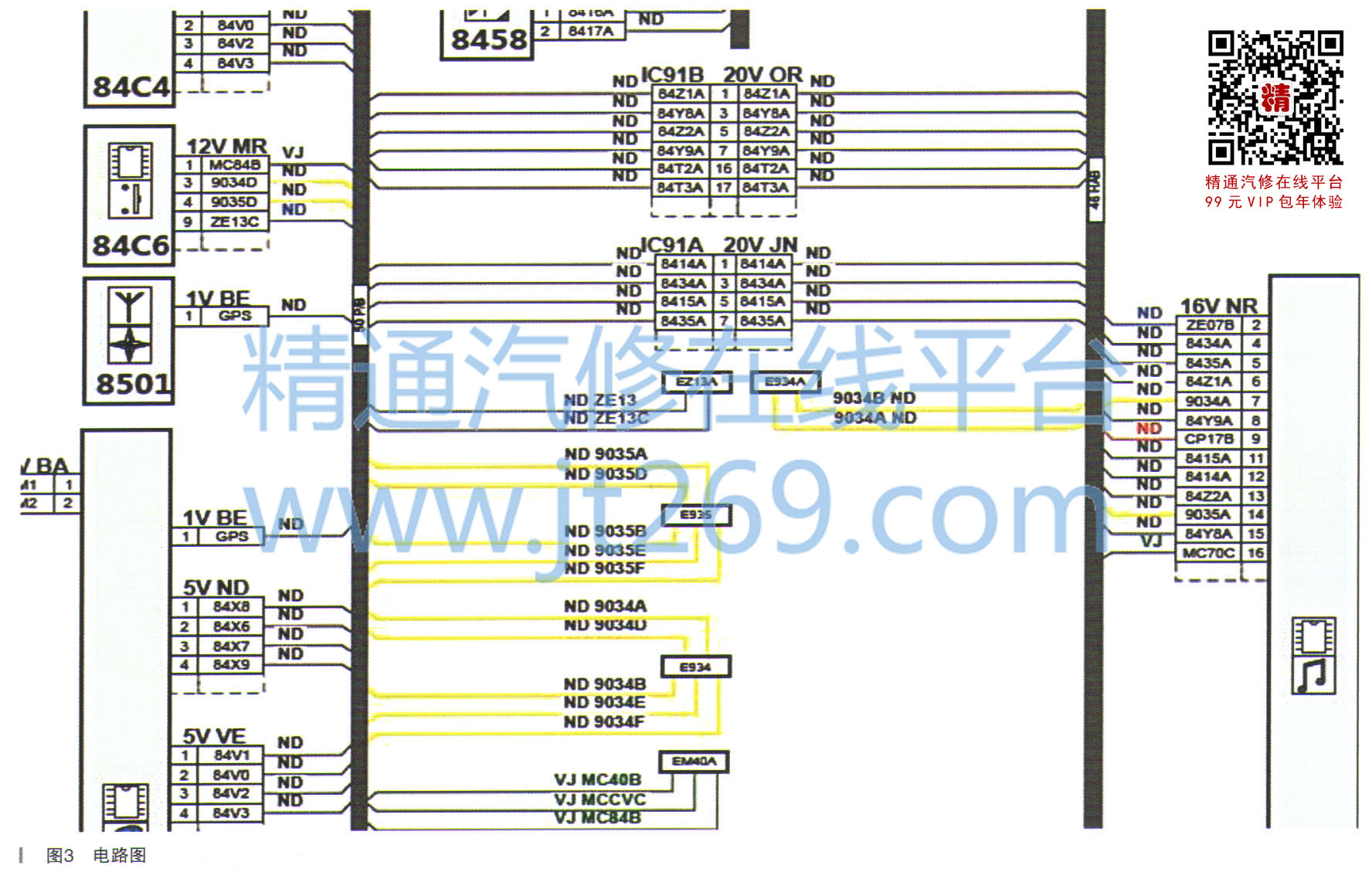

根据音响系统电路接线图找到NAC主机(电器编号8480)和放大器(电器编号8424)之间的IC91A20VJN中间插接器,如图3所示,发现插接器中3号针脚有退针状况。结合音响系统电路图各脚功能分析发现该针脚正好为左侧音频输出脚。
于是用工具(尖嘴钳)拉出针脚,同时检查针脚固定器,发现其并未损坏,然后重新连接好中间插接器,启动车辆,进行音响相关功能操作,这时音响工作正常,故障排除。

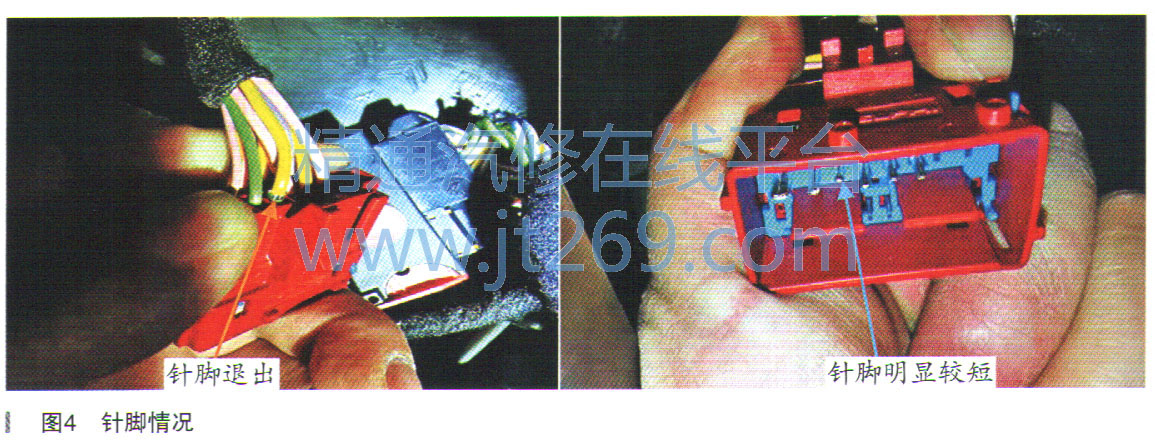

故障总结:如图4所示,可以明显看到插接器后端3号针脚(黄色)退出。拔掉插接器,3号针脚明显短于其他针脚。该车使用过程中出现问题,根本原因是3号针脚退出,打开音响的初期接触点尚可接触到,这时线路可以传递信号,随着使用过程中的震动和针脚触点氧化,导致接触点接触不良,最终导致线路断路造成放大器保护,停止输出所有音频信号,音响不能正常工作。
