汽车的远、近光突然没有了是哪里的故障?

一辆行驶里程约33000km的奇瑞新旗云轿车。车主反映：该车夜间行驶时，远、近光突然没有。

引起远、近光同时不亮的可能原因有：①灯开关保险丝S05（20A）烧毁；②灯光开关损坏；③变光开关损坏；④灯光继电器故障；⑤左右远、近光分支保险丝F29、F32、F31、F34（10A）全部烧毁；⑥相关线路存在断路或虚接现象。

首先在灯光开关 7 脚处测量有无电压（如图 1 所示）。经测量该处有电压，说明保险丝 S05 良好。因为经灯光开关出来的控制近光继电器线路先经过变光开关，所以维修人员试换了灯光开关和变光开关，均没有效果。测量左右远、近光分支线路的相关保险丝，均没有损坏现象。该车灯光继电器在发动机舱右侧，与空调继电器在同一个小继电器盒内，维修人员又试换了灯光继电器仍无效果。在这种情况下寻求帮助。介入此故障后，先查阅了该车电路图，从电路图得知，该车灯光继电器为远近光两用继电器。在近光工作时首先由灯光开关打到近光挡经变光开关 7 脚、8 脚和TQ2/5 到达灯光继电器的 1 脚，点亮近光灯 ；在远光工作时由变光开关将控制电源切换到远光挡，此时变光开关输出为 7 脚和 12 脚再经 TQ2/6 进入灯光继电器 3 脚，点亮远光灯。将灯光开关置于近光挡来回切换变光开关，用试灯测量灯光继电器处 1 脚和3 脚并无电压输入。根据上述测量结果，初步分析是远、近光控制线路存在断路现象。采用顺查法依次从灯光开关、变光开关到 TQ2 插接器，发现远、近光控制电路经过 TQ2 插接器后工作仍正常。按照线路颜色顺线检查，当检查到前舱右侧小继电器盒时发现远、近光控制线路居然去了空调继电器。原来是灯光继电器和空调继电器插反了，将两个继电器调整后，灯光继电器控制电路电压能够顺利切换，但远、近光仍不亮，同时发现在远、近光挡时，灯光继电器有吸合声。进一步在左右大灯处检查，发现远、近光电源已经送到大灯插接器。通过上述检查分析认为是大灯搭铁线存在虚接现象。在蓄电池侧找到该搭铁点，发现已锈蚀（如图 2 所示），经处理该搭铁线后，故障彻底排除。

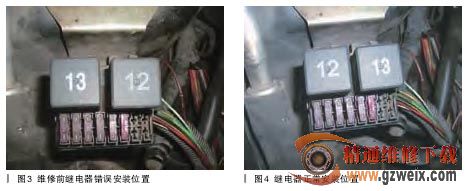

故障总结：该车远、近光不亮主要是因为搭铁线虚接所致。但该车故障刚一出现时曾到一综合修理厂维修，综合修理厂不但没找到故障原因，还将灯光继电器和空调继电器插反（如图3、图4所示），导致一个人为故障的产生，使本故障排除走了一些弯路。该继电器盒出厂时本来标有继电器位置，但车辆使用时间长了以后，标志就看不清楚了，很容易将两个继电器插反。灯光继电器上标注为“12”，该继电器有7个插脚；空调继电器标注为“13”，该继电器有8个插脚。希望通过本案例能引起维修人员在拆装车辆零部件时注意每一个零部件的特征，以免产生人为故障，给自己维修工作和客户使用带来不便。
