一辆行驶里程约4.6万km的奇瑞QQ1. 1L轿车，客户反映：该车在停放一段时间后突然前照灯远光灯长亮，喇叭常响。

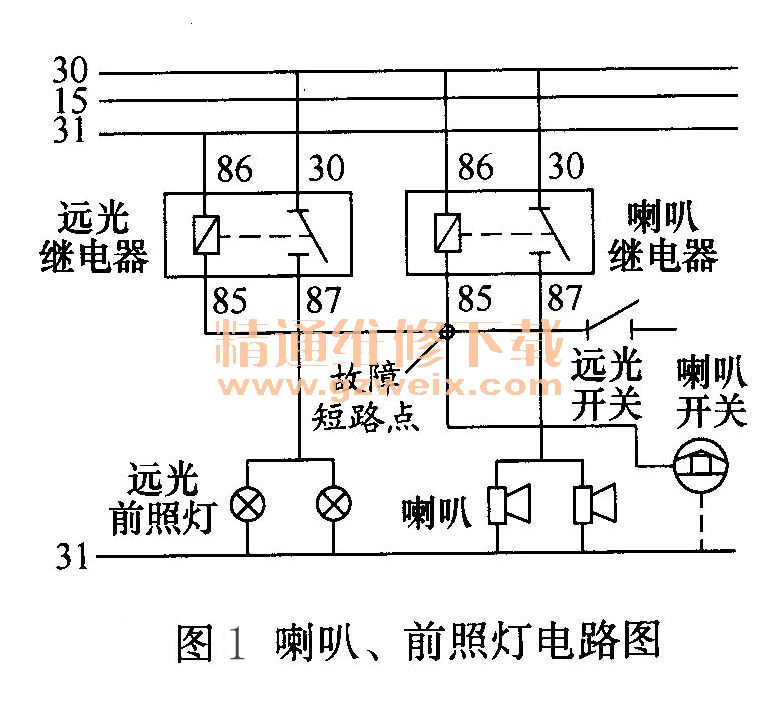

    故障诊断：经检查发现，只要插上前照灯熔丝故障立即出现，但若触发一下喇叭，喇叭不响，前照灯熄灭。检查2个相关继电器发现，任意拔掉其中的1个，这2个用电器便会立即停止。根据这个现象，初步判定为2个继电器的85号脚短路。之后，找来了相关电路图（图1），对线路进行检查，最终确定为到组合开关远光开关和到喇叭开关的线路插头内部短路。分析电路图可知，前照灯之所以常亮，是因为喇叭继电器85号脚输出的电源，使前照灯继电器开关吸合造成前照灯常亮。当按下喇叭开关时，喇叭继电器的85号脚电压变成0，前照灯熄灭。那么喇叭又为什么会常响呢？这是因为远光继电器86号脚是搭铁线，喇叭继电器85号脚和远光继电器85号脚经远光继电器86号脚形成搭铁，使喇叭继电器开关闭合，导致喇叭常鸣。
最后，将2条线从插头的两端跨接出来后，故障排除。
