故障分析：

1 PEPS系统的组成

    吉利帝豪EV300电动汽车PEPS系统由PEPS控制单元、2个前门把手总成、电子转向柱锁、车身控制单元（BCM）、点火开关、3个室内天线、整车控制单元及智能钥匙等组成。

1.1智能钥匙

    智能钥匙是无钥匙进入车辆的重要元件，其内部具有授权识别代码和密码的功能，才能实现车辆上锁和解锁，能够实现双向传输，即可接受也可发送。通过智能钥匙发出的高频信号激活PEPS控制单元，使PEPS控制单元接受来自智能钥匙传递的密码并进行验证。

1.2 PEPS控制单元

    PEPS控制单元是无钥匙进入的主控单元，也是钥匙授权识别代码的解码器。PEPS控制单元的主要功能有：用于控制和监测无钥匙进入系统；使用外部天线和内部天线来与遥控器进行通信；PEPS控制单元用于检查遥控钥匙的标识，并传输信号给BCM控制单元控制车门上锁／解锁。

1.3 BCM控制单元

    BCM控制车门解锁／上锁。在无钥匙进入系统中，BCM控制单元用于解锁／上锁车门，通过PEPS控制单元的CAN信号充当快速开启的功能。

1.4前门把手总成

    前门把手总成通过LIN信号（电流信号）直接传输到PEPS控制单元上来实现车辆上锁。前门把手总成上由外部天线和锁门键组成。

1.5天线

    无钥匙进入系统总共有5个天线，2个前门把手总成中有两个外部天线，室内有3个天线，天线的主要作用是激发智能钥匙，使智能钥匙发送密码给PEPS控制单元进行验证。

1.6电子转向柱锁

汽车启动时，PEPS控制单元识别合法钥匙，钥匙合法之后PEPS控制单元传输信号给转向柱锁，通过转向柱锁中的小型电机来实现转向柱的上锁／解锁功能。



2控制方式

2.1无钥匙解锁控制方式

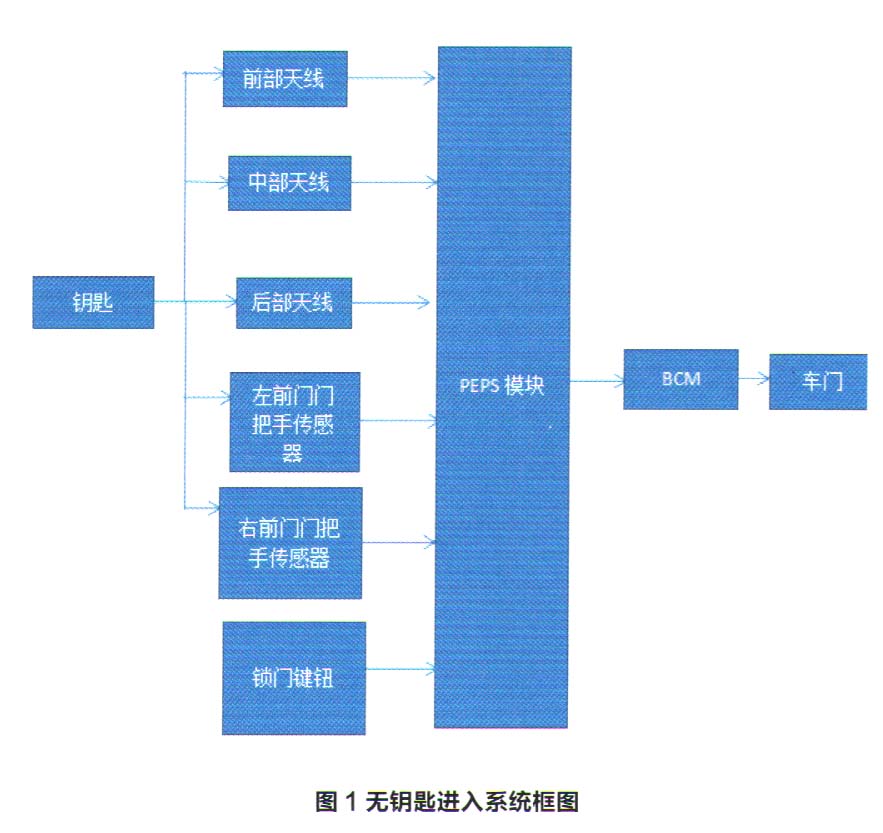

    距离车门1.5 m范围内有一把授权的智能钥匙并激活车门把手时，信号发送给PEPS控制单元，PEPS控制单元激活车辆外部天线发送低频信号给智能钥匙，智能钥匙接受到低频信号，被激活后发送带密码的高频信号给PEPS控制单元，PEPS控制单元接受并与自身的密码进行确认，确认是合法钥匙后将信号传给BCM，BCM接受信号控制车门电机进行解锁功能。如果不是合法钥匙，PEPS控制单元将发送信号给 BCM，BCM将启动防盗指示灯和防盗喇叭。一旦某一车门被打开，该车门的接触开关闭合，并向BCM传递搭铁信号，BCM根据此信号通过CAN总线向仪表发送“门打开”信号（图1）。

2.2无钥匙上锁控制方式

距离车门1.5 m范围内有一把授权的智能钥匙并激活锁门键钮时，信号发送给PEPS控制单元，PEPS控制单元激活车辆外部天线发送低频信号给智能钥匙，智能钥匙接受到低频信号后被激活后发送带密码的高频信号给PEPS控制单元，PEPS控制单元接受并与自身的密码进行确认，确认是合法钥匙后将信号传给BCM，BCM接受信号控制车门电机进行上锁功能，车内有3根天线用来监测车内是否有智能钥匙，以此来实现启动车辆或者是上锁功能。
