再断开右A柱处与右前门连接的插头（如图4所示），万用表上电压消失，说明故障与右前门内的线束有关系。

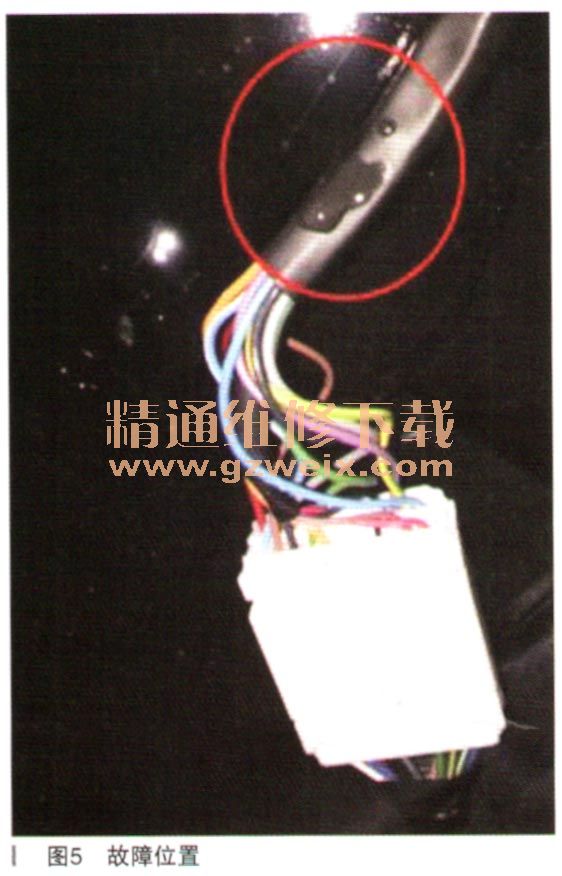

拆掉右前门饰板后真相大白，如图5所示。

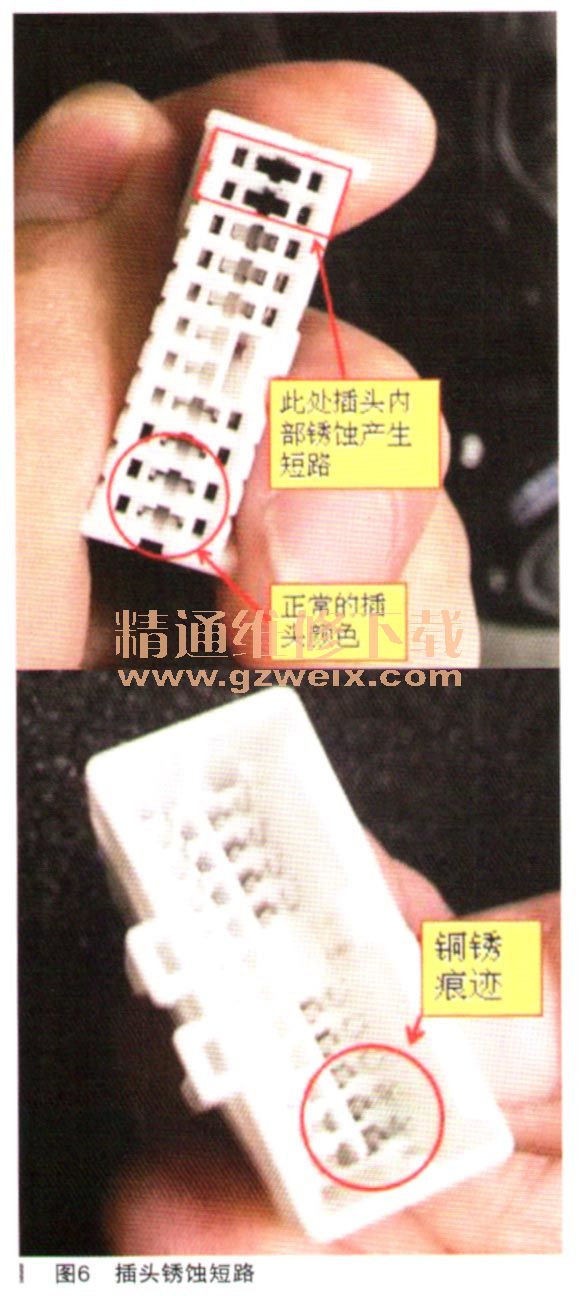

断开与后视镜连接的插头发现问题，如图6所示。
故障排除：清洗插头，试车故障排除。

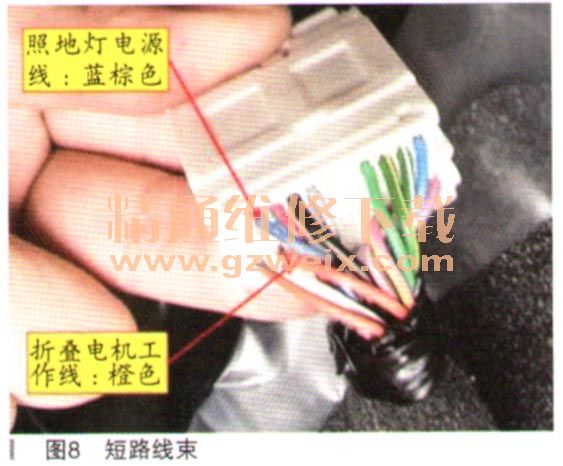

故障总结：清洗插头后故障排除，但到底是哪两个针脚短路呢？通过查看电路图（如图7所示）可知，外后视镜上的照地灯用的是通过节电继电器过来的常电源，这根线在插头上正好与折叠电机的针脚并排，当插头针脚遇到水锈蚀后相邻的两个针脚正好短路（如图8所示）。
门内插头进水，很明显是因为玻璃未关而引起，交车时与车主沟通并告之故障原因。以防下次发生相同故障。
PEPS车内钥匙检测：
a．当点火开关没打开时，
PEPS模块利用关门信号启动车内钥匙检测，如果是合法钥匙，遥控器上的指示灯会快闪三次。如果不是合法钥匙或钥匙在车外，仪表上会显示未检测到钥匙。
b．当点火开关打开时，
PEPS模块利用开门信号启动车内钥匙检测，如果是合法钥匙，遥控器上的指示灯会快闪三次。如果不是合法钥匙或钥匙在车外，仪表上会显示未检测到钥匙。
按门拉手上的闭锁键，报警蜂鸣器响三声：
a.
PEPS模块检测到合法钥匙在车内后再按拉手上的闭锁键，报警器响三声。
b.
PEPS模块检测到点火开关ACC或ON信号后，如果钥匙在车外，此时再按拉手上的闭锁键，报警器响三声。如果钥匙在车内则不会报警。
合理利用遥控器上指示灯的闪烁和报警器的响声来指导分析故障能起到事半功倍的效果。
