故障现象:哈弗H6 Coupe行驶在颠簸路面或过减速带时,主驾驶侧仪表板下方发出“嗒嗒”的异响声。

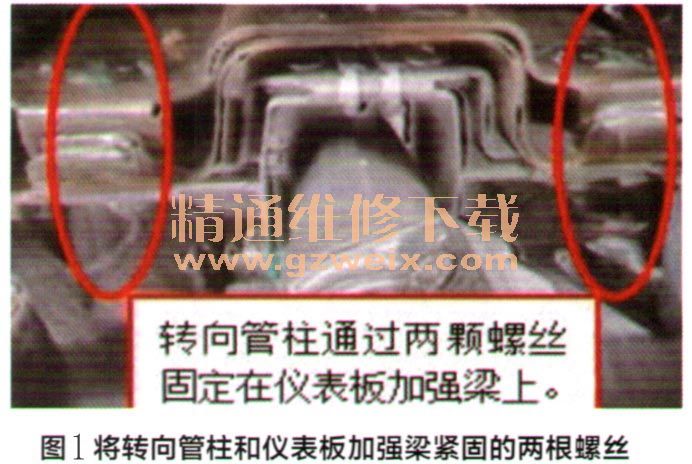

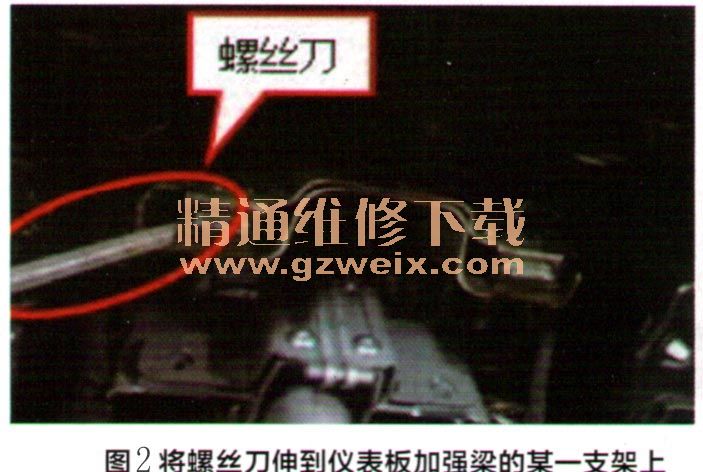

故障诊断与排除:通过对异响位置进行分析,判断异响源位于转向管柱或仪表加强梁上。采用排除法排查异响源,将转向管柱和仪表板加强梁紧固的两根螺丝(图1)拆卸后使两配件分离,经过测试发现,将螺丝刀伸到仪表板加强梁的某一支架上(图2),上下撬动螺丝刀时,仪表板加强梁上发出“嗒嗒”的异响声,检查转向管柱未发现异常,从而判断异响源为仪表板加强梁。更换仪表板加强梁总成,故障排除。
