一辆行驶里程约9.5万km、搭载1.5T汽油发动机、6速手动变速器的2017年哈弗H6运动版车。该车在空挡时，将离合器踏板踩到底后，按下启动按钮，启动机“咔咔”两声之后不运转，发动机无法启动。

    故障诊断：读取发动机系统故障码为P0704离合器踏板开关信号不正确（如图1所示），清除故障码，启动车辆依然报相同故障码。再次清除故障码，当离合器踏板只踩下一点点，不踩到底时，发动机可以启动着车。

    从故障码分析，故障原因应该是离合器开关信号错误，H6手动挡离合器踏板有两个开关：一个是离合器高位开关，一个是离合器低位开关。高位开关为两根线，不踩离合器踏板时，信号线为10V高电位；踩下离合器踏板时，开关闭合搭铁，信号线电压变为0V。低位开关四根线，其中两根为信号线，两根为搭铁线，两根信号线电压为逻辑相反关系；低位开关内部有两个触点，一个闭合状态，一个断开状态，分别给发动机ECU传递低电位和高电位信号。当离合器踏板踩到底时，内部两个开关状态变化，两根信号线传递给ECU的电压信号也发生变化，发动机ECU根据离合器高位开关和低位开关信号来识别离合器踏板的位置。当离合器踏板不踩到底时，变速器挡位必须在空挡才能启动。当变速器挂挡后，离合器踏板必须踩到底后，发动机ECU才允许启动。启动电路如图2所示。

    检查离合器高／低位开关安装正确，拔下离合器高位开关插头，一共两根线，一根为10V电源，一根为搭铁，正常；重新安装高位开关，插上插头，在插头后部测量，不踩离合器踏板时为10V，踩下离合器踏板后为0V，信号正常。

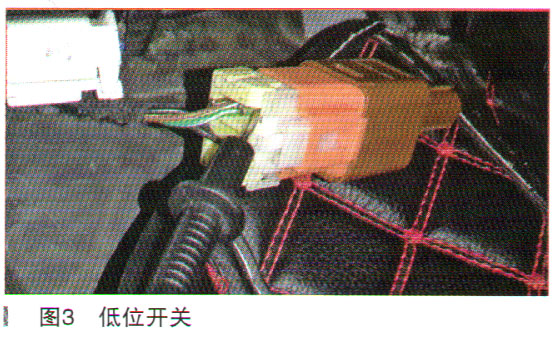

    拔下离合器低位开关插头测量，一共四根线，两根黑色线为搭铁，信号线绿白线为0V，挂上任意挡位后变为10V，棕白线为10V，正常；重新安装离合器低位开关，插上插头在后部测量（如图3所示），将变速器挂上任一挡位，不踩离合器踏板时，绿白线为10V，棕白线为0V；将离合器踏板踩到底后，绿白线为0V，棕白线为10V，信号正常。
