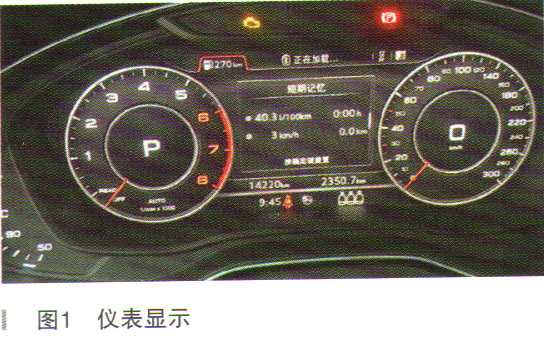

一辆行驶里程约1.6万km、配置CWN发动机、OCJ变速器的2020年奥迪Q5L。客户反映:该车废气灯亮,车辆无法启动,如图1所示。

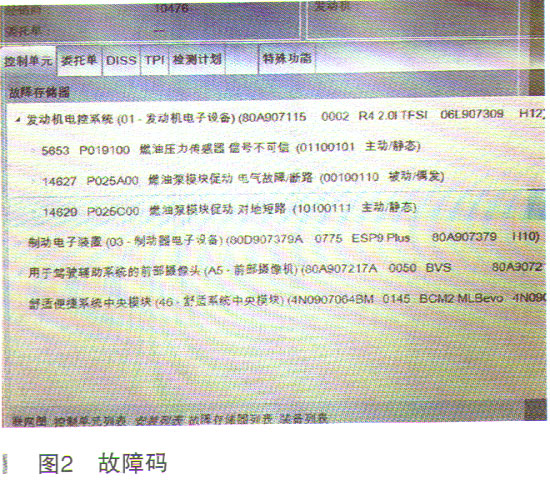

故障诊断:诊断仪检测发动机控制系统故障码如图2所示。
·P019100燃油压力传感器信号不可靠,主动/静态
·P025A00燃油泵模块促动电气故障断路,被动/偶发
·P025000燃油泵模块促动对地短路,主动/静态
燃油控制电路图如图3所示。
可能故障原因:
·低压油泵故障
·燃油压力传感器故障
·燃油泵模块故障
·发动机控制单元故障及线路故障
·燃油泵模块供电及线路故障
·燃油压力传感器线路故障
·其他故障

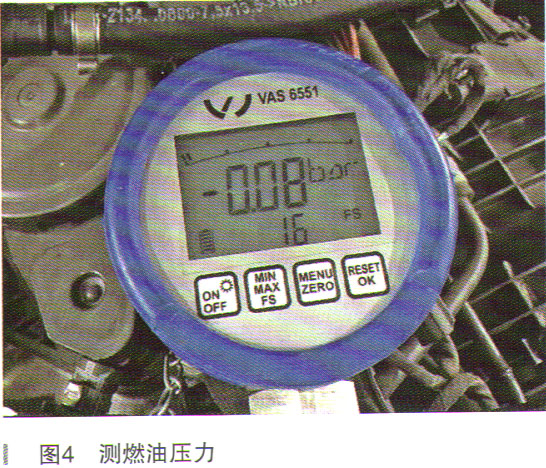

启动发动机检测燃油系统压力为8kPa(0.08bar),显然没有燃油压力,如图4所示。
