更换模拟时钟
    1．检查时钟功能。
   （1）如果时钟功能正常，则无须采取进一步行动。
   （2）如果时钟不工作，请从步骤2开始执行。
    2．从音频控制面板的顶部拆除饰件。松开卡夹见图6

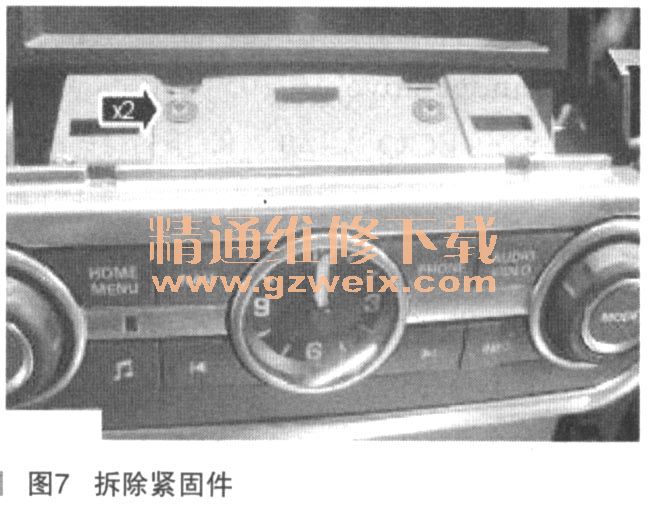

    3．从音频控制面板的顶部拆除紧固件。将紧固件拧紧至2.5N·m，见图7。

    4．从音频控制面板卸下前盖。松开卡夹，见图8

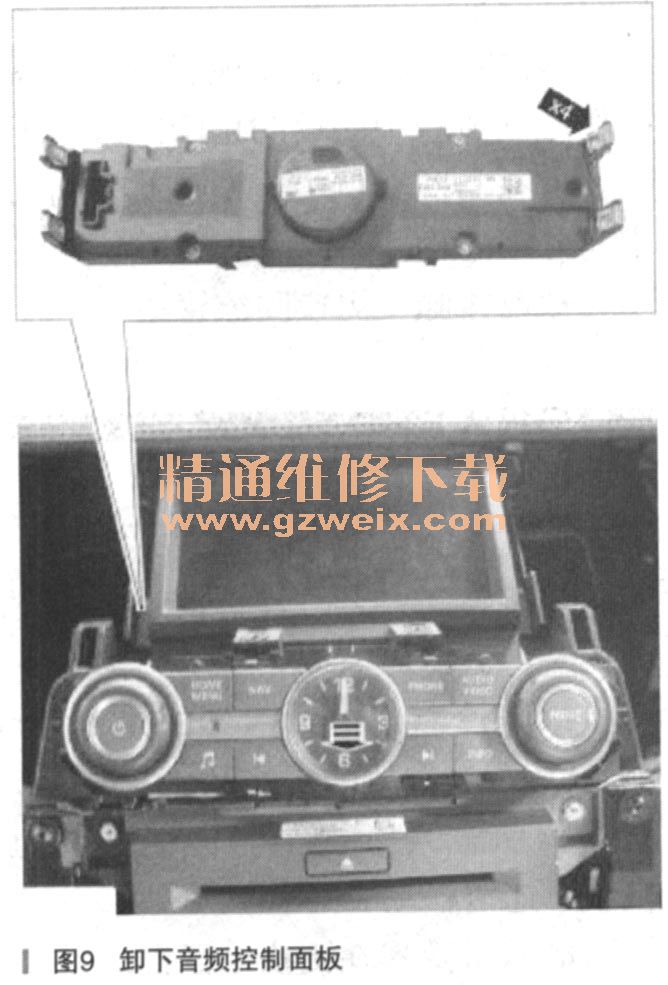

    5．卸下音频控制面板（以便操作），见图9。

    6．卸下时钟。松开音频控制面板后部的电气接头，见图10。

    7．要安装新的时钟，请反向执行拆卸步骤。
