一辆行驶里程约16万km,发动机型号为V8的路虎发现4。
故障现象:当踩下制动踏板时,仪表报警灯亮起(制动系统)。
故障诊断:引起制动系统报警的原因有:
1.制动片、制动感应线损坏;
2.制动油少;
3.制动开关损坏;
4.线路存在短路或断路,感应线没有异常磨损。

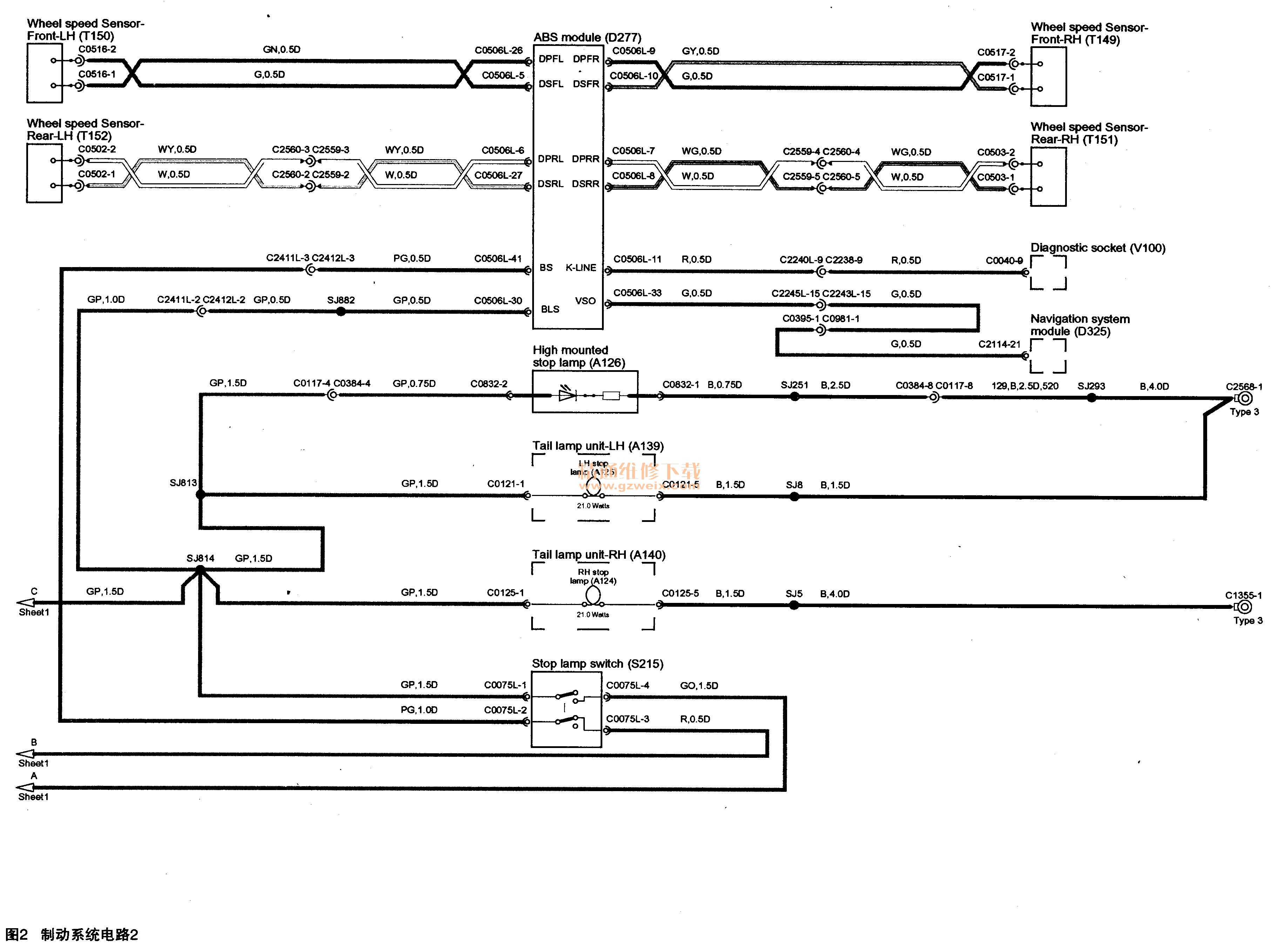

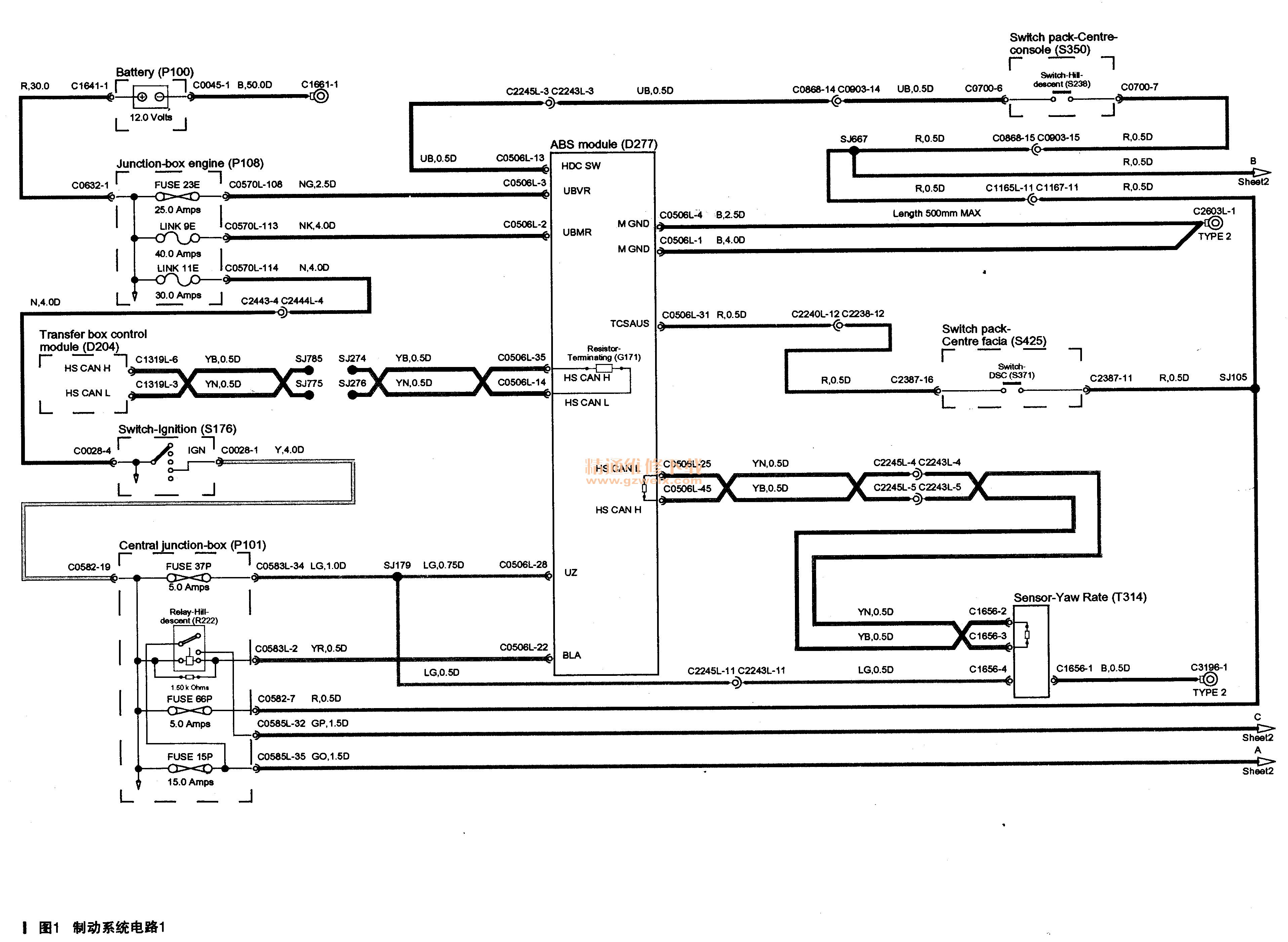

首先检查制动片,制动油也没有缺少,我们认为制动灯开关损坏,与另一辆互换,但是仪表还是报警,查看刹车灯开关保险,保险烧坏,更换新保险以后,再次试车,结果踩下制动时,仪表报警灯又亮起,再次检查保险丝,结果发现保险丝又被烧坏了,为什么踩下制动后,制动灯开关保险丝会烧呢?引起此故障的原因有:1.制动灯开关本身损坏,内部搭铁;2.线路有搭铁,刚开始制动灯开关已经换过,这样就排除了制动灯开关本身问题,问题可能出在线路上,查看线路,如图1、图2所示。
制动灯开关共有4根线(如图3所示),1与4号线是车身模块,2、3号线是来自组合仪表,2、3号线是常闭合的,1、4号线是常开的,当制动踏板未踩下时,4号线是正常的,当刹车踏板踩下时,制动灯开关保险就烧了,说明了1号线以后的线存在搭铁,查找电路图,发现有一个接点(SJB 14) GP.1.5D,共有4根线,一根来自制动灯开关,一根是右侧尾灯单元,一根是左侧尾灯,一根是来自车身模块,把这个接点断开,测量每一根线,看一看哪一根存在搭铁,在测量时发现左侧尾灯单元存在搭铁,从接点
(SJ814)看到左侧尾灯控制单元(高位制动灯)这一段线存在搭铁的,先从简单的线路开始查找,这一段线是从右侧地毯下到第二排座椅下面,再到左后尾灯,为了简单查找问题所在,把左后门下面的线断开,测试前面的线还是后面的线存在打铁,测量发现,从左后门下面的线到左后尾灯这一段线存在搭铁,故障已基本确定,从左后尾灯开始查找,拆下饰板,发现在安全带固定板下破了一根线,如图4所示。正好是连接(SJB 14)接点上那一根,把线重新接好,再次测量,没有发现存在搭铁现象,故障解决,试车后,也没有发现故障再出现。
故障总结:此故障纯属线路故障,查找比较困难,要借助电路图,细细查找每一个接点,故障因操作人员未按规定安装,导致线路损坏(搭铁),希望以后在安装配件时,一定仔细认真,避免以后再次返工维修。
