车辆高压电气系统不得断开。
    请遵照车辆高压电气系统操作的一般警告说明→2X00IN高压电气系统操作的一般警告说明。
    1．关闭点火开关并取下点火钥匙。
    2二拆下后行李箱右侧侧饰板→700319拆卸和安装后行李箱侧饰板“拆卸”部分。
    3．必要时松开音箱放大器并将其放到旁边→914419拆卸和安装音箱放大器“拆卸”部分。
    4．准备预先布置好的电线（如图6所示），以便安装倒车摄像头控制单元。

    ①将倒车摄像头控制单元的电线-Pos. 1-连同电缆支架-Pos. 2-一起从车身折边上拉下。
    ②用偏口钳切断电缆支架-Pos.2-上的扎带。切断电缆支架上的扎带时，确保不要损坏电线。
    5．拆下倒车摄像头控制单元的支架（如图7所示）。

    ①变型1（未配备拖车钩或电视调谐器的车辆）：
    拧下紧固螺钉-Pos. 1-，然后拆下支架-Pos. 2-（-Pfeil-）。
    ②变型2（配备拖车钩的车辆）：
    拆下拖车钩控制单元→“669619拆卸和安装拖车钩控制单元-“拆卸”部分。
    ③变型3（配备电视调谐器的车辆）。
    拆下电视调谐器支架→911719拆卸和安装电视调谐器-“拆卸”部分。
    6．将黏性毛毡条-Pos. 1-（如已粘贴）从支架-Pos. 2-的侧面撕下（-Pfeil-），并将其弃置（如图8所示）。

    7．将倒车摄像头控制单元安装到支架中（如图9所示）。

    ①变型1（未配备拖车钩或电视调谐器的车辆）。
    a．将倒车摄像头控制单元-Pos.1-安装到支架-Pos. 2-中。
    b．对齐倒车摄像头控制单元-Pos. 1-，然后用紧固螺钉-Pos. 3-将其固定。
    →紧固扭矩：4.5 N·m （3.5 fdb.）
    ②变型2（配备拖车钩的车辆），如图10所示。

    a．将倒车摄像头控制单元-Pos.1-安装到支架-Pos. 2-中。
    b．对齐倒车摄像头控制单元-Pos. 1-，然后用紧固螺钉-Pos. 3-将其固定。
    →紧固扭矩：4.5 N·m （3.5 ftlb.）
    ③变型3（配备电视调谐器的车辆），如图11所示。

    a．松开紧固螺钉-Pos. 2-（位于拖车钩控制单元-Pos. 1-上，仅当已安装该单元时），然后将控制单元从电视调谐器支架上拆下。
    b．将倒车摄像头控制单元-Pos.1-安装到电视调谐器支架-Pos. 2-中（如图12所示）。

    c．对齐倒车摄像头控制单元-Pos. 1-，然后用紧固螺钉-Pos. 3-将其固定。
    。紧固扭矩：4.5 Nm （3.5 ftlb.）

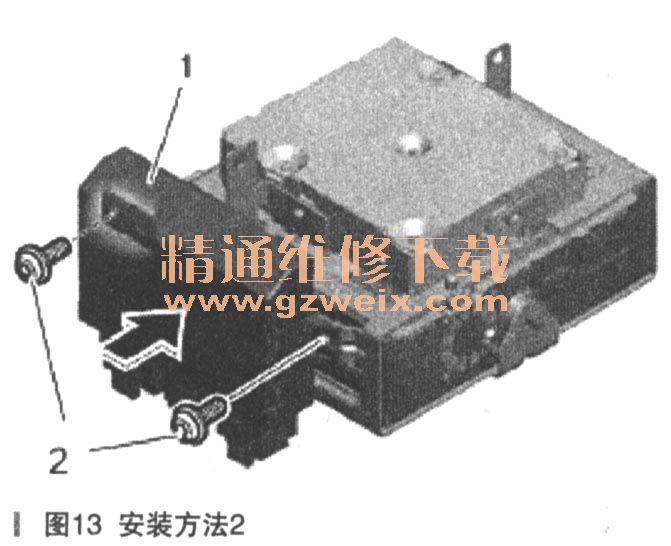

    d．将拖车钩控制单元-Pos. 1-放到电视调谐器支架上（如图13所示）

    e．固定拖车钩控制单元-Pos. 1-（用紧固螺钉-Pos. 2-固定）。
    →紧固扭矩：4.5 Nm （3.5 fdb.）

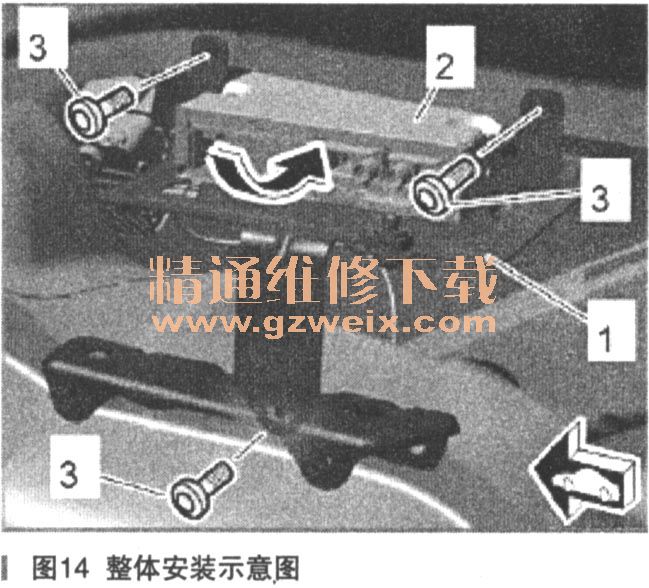

    8．安装倒车摄像头控制单元的支架（如图14所示）。

    ①变型1（未配备拖车钩或电视调谐器的车辆）。
    a．将支架-Pos. 1-（倒车摄像头控制单元-Pos. 2-的支架）放到车身上。
    b．对齐倒车摄像头控制单元-Pos. 2-，然后用紧固螺钉-Pos. 3-将其固定。
    →紧固扭矩：9N·m （6.5 fdb.）
    ②变型2（配备拖车钩的车辆）。安装拖车钩控制单元→669619拆卸和安装拖车钩控制单元-“安装”部分。
    ③变型3（·配备电视调谐器的车辆）。
    安装电视调谐器支架→911719拆卸和安装电视调谐器“安装”部分。
    9．将电线连接到倒车摄像头控制单元（如图15所示）。

    ①插入电气插头-Pos. 1-（位于倒车摄像头控制单元-Pos. 2-上）（-Pfeile A-），并将其锁止-Pfeil B-。
②用扎带-Pos. 3-将天线线路固定到线束上。
    10．必要时安装音箱放大器→914419拆卸和安装音箱放大器“安装”部分。
    11．安装后行李箱右侧侧饰板→700319拆卸和安装后行李厢侧饰板“安装”部分。
    12．在车辆系统中对倒车摄像头控制单元进行设定和编码。
    注意：
    欠电压将导致编码中止。
    诊断期间电流增大可能导致电压下降，由此可能产生一个或多个故障条目，并使编码过程异常终止。
    一开始作业之前，请将额定电流至少为40 A的适当蓄电池充电器连接到发动机舱中的跨接启动端子。
    注意：
    如果WLAN连接不稳定，则编码将会中止。
