请将反光片安装到后轮上。反光片必须自由垂直，不能有任何物体阻量值-Z-。请注意检测仪上的规范。（对于校准目的，必须选择水平地面。测量摄像头离地面的高度（Mp 1， Z值）为此，完全展开测量测头并将其靠着摄像头的中心放置。稍稍地来回旋转测量设备并接受最短的测量值）。如图22所示。

    8．对齐激光水平仪（如图23所示。

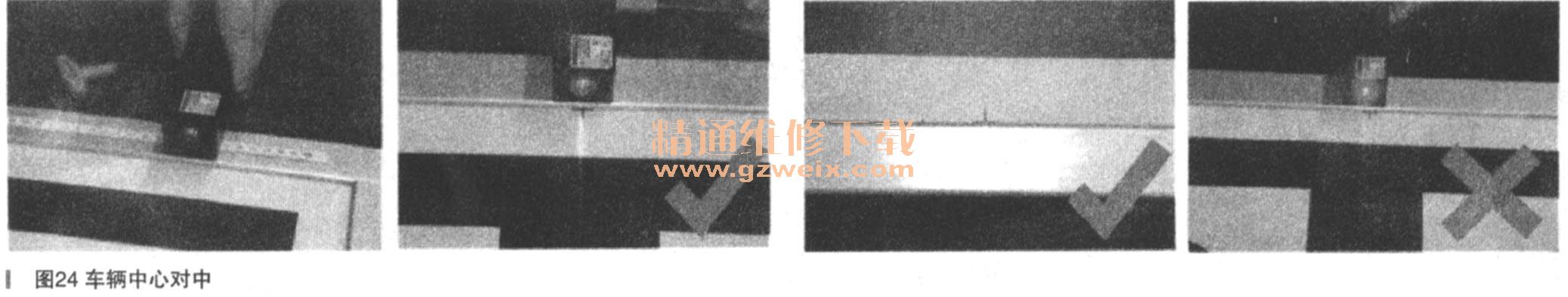

    ①校准板的表面必须干净且在表面上不得有任何物体。将校准基板放置车辆后面，然后借助线性激光将该板的中心与车辆的中心对齐（如图24所示）。板表面必须清洁，并且没有任何物体。

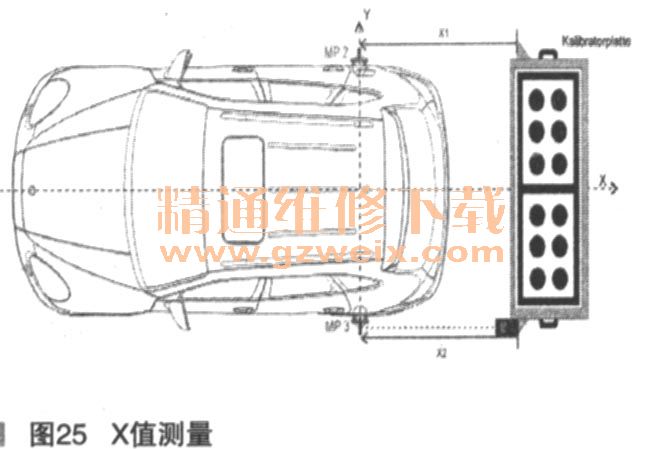

    ②将测距单元放置在左右两侧的校准板的止动托架处，然后测量与反光片的距离-X1-和-X2-（如图25所示）。

    a.距离应大约为1，400 mm。
    b.左右两侧之间相差必须为＜1mm．
    ③输入距离-X1-和-X2- 。
    a．如果-X1-和-X2-之间相差超过1 mm，则这些值将被拒绝。
    9．输入高度-K-（校准板高度）。
    10．开始校准过程（如图26所示）。不得移动车辆。

    11．检测仪确认“calibration isComplete”（校准完成）。
    12．检查倒车摄像头的功能和图像质量。
    13．读取故障记忆。
