存储在各控制单元故障记忆中的故障条目将会删除。
    信息：
    如果发现控制单元中存在无法清除的故障，并且这些故障与改装倒车摄像头控制单元无关，则必须查找并排除这些故障。
    e．清除故障记忆后，选择？“Overview”概图）菜单，然后按“＜＜”返回至控制单元选择屏幕→控制单元选择。
    13．校准倒车摄像头→9143K2校准倒车摄像头。
    14．关闭点火开关。
    15．从车辆上断开PIWIS检测仪。
    16．对于配有保时捷免钥匙进入系统的车辆，再次用控制面板替代点火锁中的原装车钥匙。
    17．关闭并断开蓄电池充电器。
    18．使用PCM打开倒车摄像头显示屏，然后检查倒车摄像头是否正确工作？PCM操作说明“倒车摄像头”。
    校准倒车摄像头
    在以下情况下必须重新校准倒车摄像头。
    ·拆装或更换倒车摄像头时
    ·拆装或更换倒车摄像头控制单元时
    ·降低底盘时
    ·在对后盖、后盖锁上部或后盖释放装置进行改装或修理工作过程中
    ·校准倒车摄像头可以平衡轮胎、底盘公差和摄像头的安装公差
    ·校准时需要用到校准单元VAS 6350 WE 1368和间距激光VAS6350/2 WE 1369
    ·在校准过程中，倒车摄像头控制单元会计算摄像头图像特定于车辆的调整值（例如图像矫正）
    ·在大约需要2 min的实际校准过程后，可以在车辆显示屏上看到矫正后的图像（如图19所示）。

    只能在水平地面上执行校准。
    在配有空气悬架的车辆上，打开点火开关，关闭车门并将空气悬架设置为“Comfort”（舒适）。

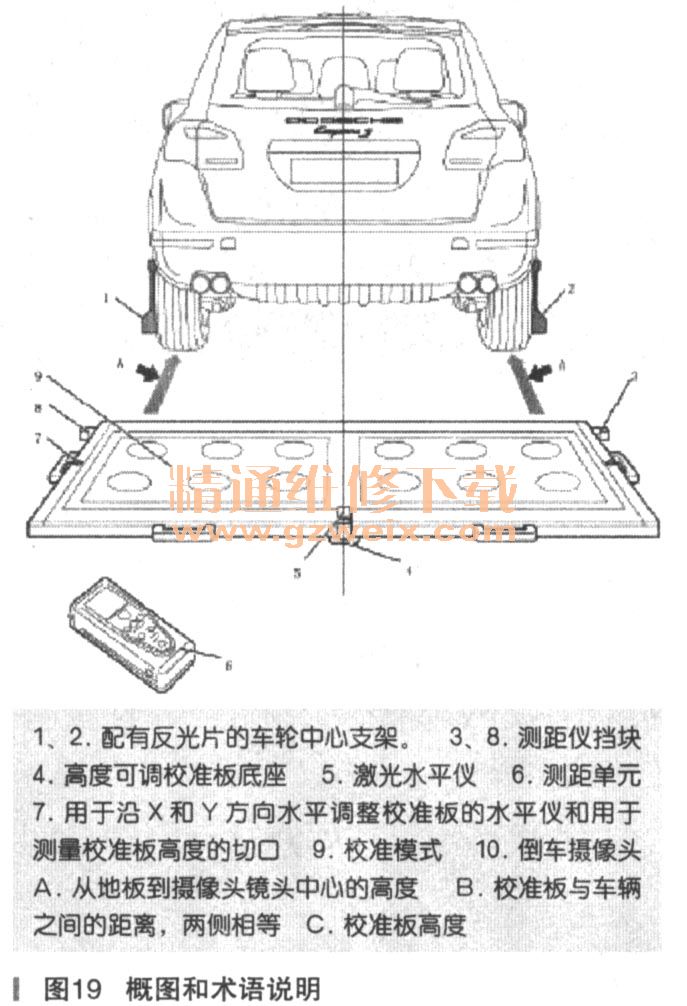

    1.将车辆停放在水平面上，并根据VAS 6350的操作说明在车辆后面设置校准单元VAS 6350WE 1368。
    设置概图如图20所示。

    2．根据VAS 6350的操作说明在车辆上安装车轮螺母支架和反光片。反光片必须自由悬挂。
    3．将工作表面与车辆中间对齐，根据VAS 6350的操作说明调整激光水平仪以适合校准板。
    （1）以下工具是必需的：
    ①校准单元。
    ②间距激光。
    注意：
    电压降低
    ·可能对控制单元造成不可修复的损坏
    ·可能对控制单元造成损坏
    ·控制单元中的故障条目
    ·已中止在控制单元中编码
    ·控制单元发生故障（甚至在编程过程中）
    →在断开控制单元之前，请关闭点火装置并取下点火车匙。
    →确保编程过程中电源不会中断。
    →将额定电流至少为→标称值：40 A的蓄电池充电器连接到车辆蓄电池上。
    （2）将保时捷系统检测仪连接至车辆并启动系统检测仪。打开点火开关，然后按F12继续。
    （3）选择车型并启动。
    （4）在“overview”（概图）中选择“Reversing camera”（倒车摄像头）控制单元。

    （5）选择“Calibrate reversingCamera”（倒车摄像头校准）。
    （6）请遵守检测仪上的警告。
