路虎轿车技术通报十七则
来源:汽车维修技师  作者:佚名  2014-05-21 15:21:40

    路虎车动力不足-压缩机截止阀(CSOV)-P0235-94
    车型:Discovery 4/LR4-3.0TDV6,汽车识别号系列:AA510178起;Range Rover (LM)-4.4 TDV8,汽车识别号系列:BA334433起;Range Rover Sport(LS)-3.0 TDV6,汽车识别号系列:AA212145起。
    故障现象:
    客户可能反映动力不足且组合仪表信息中心显示发动机系统故障。下列DTC可能存储在PCM中:
    ①C35和C36软件ID仅适用于3.0 TDV6。
      3.0 TDV6-P0235-94, POOBC-00、POOBD-07、P006A-00和P2263-22(如果是C35软件ID)及P1247-00(如果是C36软件ID)。
      4.4 TDV8- P0235-94、POOBE-00, POOBF-07、P006A-00; P1247-00。
    ②如果CSOV卡在开启位置,则会记录下列DTC-3.0 TDV6P0235-94、POOBD-07、P006A-00和P2263-22(如果是C35软件ID)及P1247-00(如果是C36软件ID)。
    ③如果CSOV卡在关闭位置,则会记录下列DTC-3.0 TDV6P00BC-00、P2263-22(C35软件ID)和P1247-00(C36软件ID)。
    ④如果CSOV卡在开启位置,则会记录下列DTC-4.4 TDV8P0235-94、POOBF-07、P006A-00和P1247-00。
    ⑤如果CSOV卡在关闭位置,则会记录下列DTC-4.4 TDV8 :P00BE-00和P1247-00。
    故降诊断:两个可能的根本原因,执行器连杆臂上的渗氮不锈钢销子耐腐蚀性不足,及/或因CSOV内部阀瓣与臂杆之间的间隙过大导致内部阀瓣片关闭不当。臂杆上的铆接垫圈松动,因而导致臂杆和阀瓣之间的夹角增大。因此,阀瓣可能会卡死。
    故障排除:更换截止阀前先检查下列症状。
    CSOV(压缩机截止阀)只应该在出现本通讯中描述的症状时(即记录了上述DTC,且存在动力不足报告时)进行更换。如果仅出于下列原因,则不可更换CSOV。CSOV被来自辅助涡轮的机油污染。机油的存在未对CSOV的功能造成负面影响。
    1.如果拆下阀来检查,则从内部来看,模压在阀瓣片上的密封材料呈“起皱”状态。橡胶材料模压在阀瓣片的两侧,通过一圈小孔连接。“下沉”标记可在橡胶中看到,橡胶在这些标记位置通过各小孔上方,因此形成“起皱”表面(见图40)。这是正常情况,不影响CSOV的功能。

    CSOV内部的阀瓣片上的密封呈起皱状态。这属于正常情况,不能仅出于此原因而更换CSOV。
    以下所列内容是会导致记录DTC的已知原因。
    2.这将导致记录.DTC,对于此原因,必须更换CSOV。

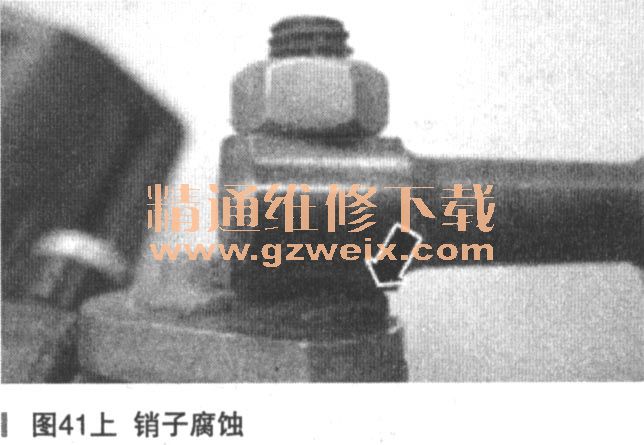

    如果销子上存在明显腐蚀,则应该更换CSOV(见图41)。

    3.如果本技术通讯的摘要部分所述的DTC存储在PCM中,则更换压缩机截止阀。
    将认可的蓄电池充电器/电源连接到车辆。
    4.将SDD连接到车辆,开始新的诊断程序,IDS将读取当前车辆的正确VIN(车辆标识代码)。
    5.按照SDD提示操作。
    6.选择程序类型“Diagnosis”(诊断)选项卡。
    7. “Complete vehicle-Clear allstored diagnostic trouble codes”(整车清除所有存储的故障诊断码)。
    8. “Complete vehicle-read alldiagnostic trouble codes”(整车-读取所有故障诊断码)。
    9.遵循所有屏显说明来完成此项任务。任务完成后,退出当前程序。
    10.断开SDD和蓄电池充电器/电源。
