路虎轿车技术通报十七则
来源:汽车维修技师  作者:佚名  2014-05-21 15:21:40


    路虎车无法打开燃油加注口翻转盖板或尾门
    车型:Freelander 2,汽车识别号系列:H032502起。
      故障现象:客户无法打开尾门或锁闭、解锁燃油加注口翻转盖板。
      故障诊断:由于翻转盖板执行机构电机故障而导致尾门/燃油加注口翻转盖板保险丝熔断。电机故障的原因被确定为操作信号过度频繁造成的。
    故障排除:
    1,举升并支撑好车辆。
    2.拆下右侧后轮与轮胎。
    3.打开燃油加油口盖帽(见图9)。

    (1)从燃油加注喉管松开燃油加油口盖帽(见图10)。

    (2)松开固定卡夹。
    4.打开燃油加注口门盖板。

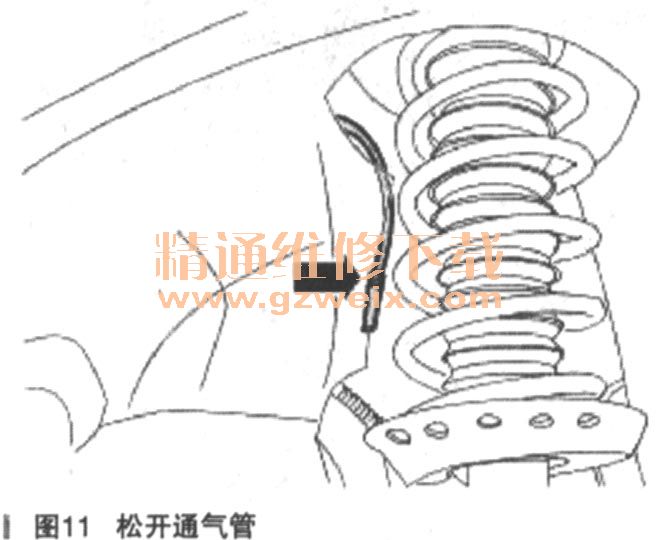

    5.松开通气管(见图11 )。

    6.拆除右侧后车轮罩拱内衬(见图12)。

    (1)拆除两个螺钉。
    (2)拆除内梅花螺钉。
    (3)拆除两个螺丝铆钉。
    (4)拆下两个螺母。
    (5)松开两个卡夹。

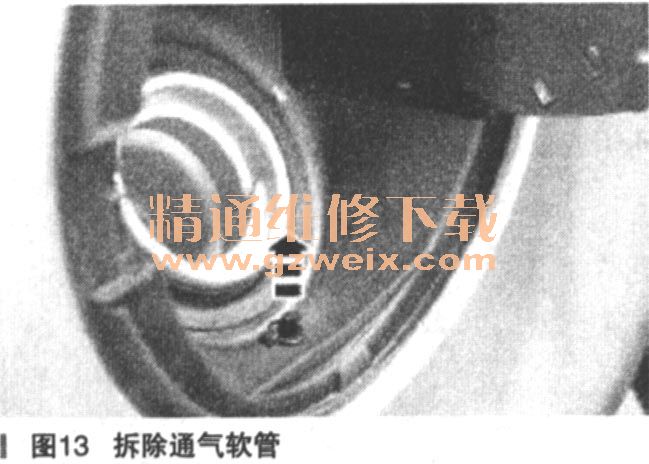

    7.拆除通气软管(见图13)。

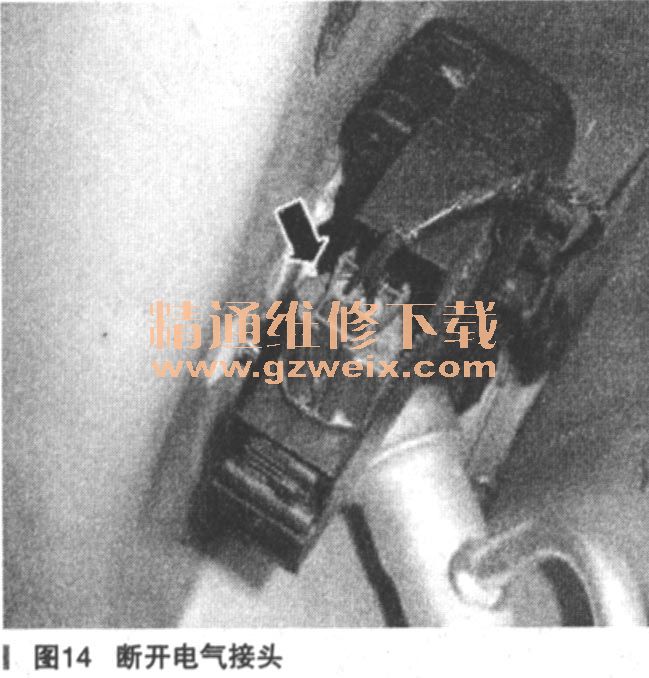

    8.断开电气接头(见图14 )。

    9.确保燃油加注口翻盖板处于关闭位置。
    打开燃油加油口箱体。松开两个卡夹(见图15)。

    10.要进行安装,请按拆卸程序反向执行。
    11.在中央接线盒(qB)编号F25处安装新的10A保险丝。
    12.不要将任何独立电涌保护设备与此电源一起使用。
    将一个Midtronic蓄电池充电器/电源连接到车辆。
    13.将SDD连接到车辆,然后通过读取当前车辆的车辆标识代码( VIN)并启动数据采集序列,开始新的诊断程序。
   14.选择“Diagnosis Session Type”(诊断程序类型)。
    15.选择“Symptoms”(症状)选项卡,然后输入以下任何一个症状。
    “Body/Security and Locking/Handles, Locks and Latches/Fuel Fillerdoor/Will not Unlock”(车身/安全与锁闭/把手、锁闭和锁扣/燃油加注口/不锁闭)。
    16.选择“Recorpmendations”(建议)选项卡。
    17.运行“Configure existingModule-Body Control module”(配置现有模块-车身控制模块)选项,遵循所有屏显说明执行操作。
    18.完成所有任务后,通过选择“Session”(程序)选项卡然后选择“Close Session”(关闭程序)选项,退出当前程序。
    19.断开SDD和蓄电池充电器/电源。
