路虎轿车技术通报十七则
来源:汽车维修技师  作者:佚名  2014-05-21 15:21:40


    路虎车信息娱乐系统不工作/锁死
    车型:Discovery 4/LR4(LA)安装了导航系统/触摸屏的所有车辆,汽车识别号系列:A510178-A549145;Range RoverSport (LS)安装了导航系统/触摸屏的所有车辆,汽东识别号系列:A212145-A259912;RangeRover (LM)安装了导航系统/触摸屏的所有车辆,汽车识别号系列:A304426-A331271。
    故障现象:信息娱乐系统不工作/锁死,现象是没有声音,HLDF触摸屏为空白或显示Land Rover徽标(也可能存在其他症状)。
    故障诊断:可能的原因有四种,均与软件有关。
    故障排除:在此更新过程中,SDD测试仪将提示技师连接外部硬盘驱动器(FireWire驱动器和电缆-SDD套件的一部分)。技师需要确保在开始执行维修说明前,先连接外部硬盘驱动器。
    1.当SDD提示时,将FireWire驱动器电缆放置到车辆上以进行安装。
    2. SDD必须加载了SDD DVD122 V6.04和校准文件45或更高版本。
    不要将任何独立电涌保护设备与此电源一起使用。
    将一个Midtronic蓄电池充电器/电源连接到车辆。
    3.将SDD连接到车辆,然后通过读取当前车辆的车辆标识代码(VIN)并启动数据采集序列,开始新的诊断程序。
    4.选择“Diagnosis Session Type”(诊断程序类型)。
    5.选择“Symptoms”(症状)选项卡,然后输入以下任何一个症状。
    “Electrical/Information andentertainment system/Entertainmentsystem”(电气/信息和娱乐系统/娱乐系统)。
    6.选择“Recommendations”(建议)选项卡。
    7.运行“Configure existing module-Audio front control module"(配置现有模块一前音频控制模块)应用程序,遵循所有屏显说明执行操作。
    8. 运行“Configne existing module-Front entertainment control module”(配置现有模块一前娱乐控制模块),遵循所有屏显说明执行操作。
    仅限Range Rover Spart和Discovery4/LR4:

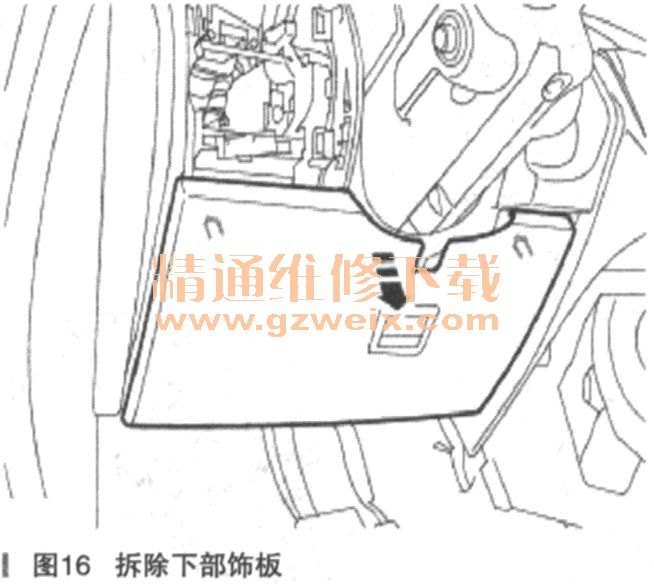

    9.拆除下部饰板(见图16)。

    10.松开两个杉木夹子(见图17)。

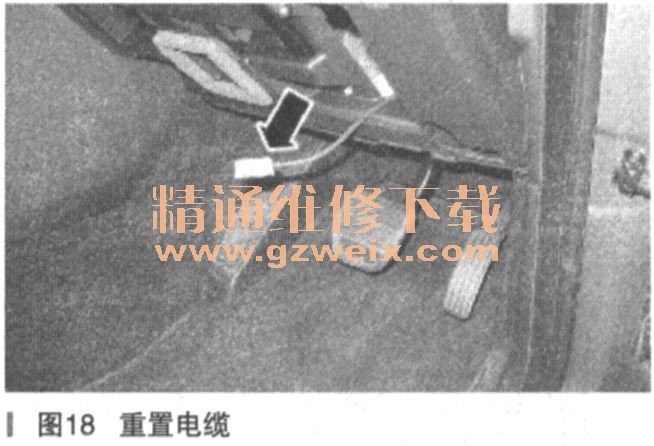

    11.按图18中重置电缆。

    仅限Range Rover车型:
    12.打开杂物箱。
    拆卸保险丝盒盖板(见图19)。

    所有车辆:

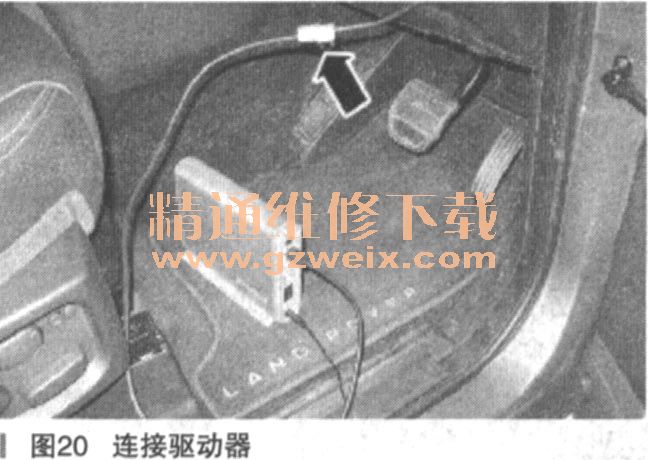

    13.将电缆连接到外部硬盘驱动器(见图20)。

    14.将点火开关打至“ON”(点火)。
    巧.按住箭头所指的顶部标题栏位置10s(见图21)。

    16.按住箭头所指的位置,直至下一屏幕出现。

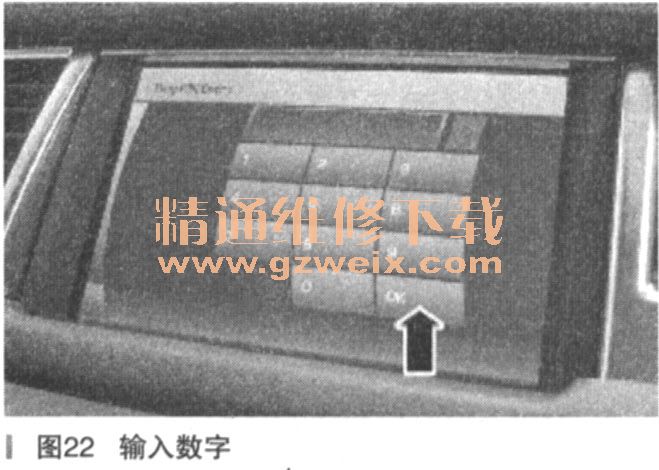

    17.输入“7”,“5”和“3”,然后按箭头所指的按钮(见图22)。

    18.按箭头所指的按钮(见图23)。

    19.按箭头所指的按钮(见图24)。

    20.按箭头所指的按钮(见图25)。

    21.关闭点火开关,等待至少2min。
    22.完成所有任务后,通过选择“Session”(程序)选项卡,然后选择“Close Session”(关闭程序)选项,退出当前程序。
    23.断开SDD和蓄电池充电器/电源。
    24.从车辆上拆下外部硬盘驱动器。
    25.将电缆安装到车辆上。
    安装两个杉木夹子。
    26.安装下部饰板。
