友情链接：路虎发现4车3.0 L机械增压汽油发动机曲轴箱通风系统简介
路虎发现4车3.0 L机械增压汽油发动机曲轴箱强制通风系统由部分负荷通气装置和全负荷通气装置组成。
1.部分负荷通气装置
如图5所示，部分负荷通气装置包括机油分离器、曲轴箱强制通风阀、挠性软管等。机油分离器和曲轴箱强制通风阀安装在右侧气门室盖的顶部，挠性软管将右侧气门室盖连接到涡轮增压器的入口。
机油分离器安装在气门室盖顶部的槽道内，带有进气口和机油排油孔的隔板安装在槽道上方。曲轴箱强制通风阀安装在气门室盖的外侧，并连接到至挠性软管的槽道的出气口。曲轴箱强制通风阀可调节曲轴箱压力和曲轴箱流量，以优化发动机性能。
2 全负荷通气装置

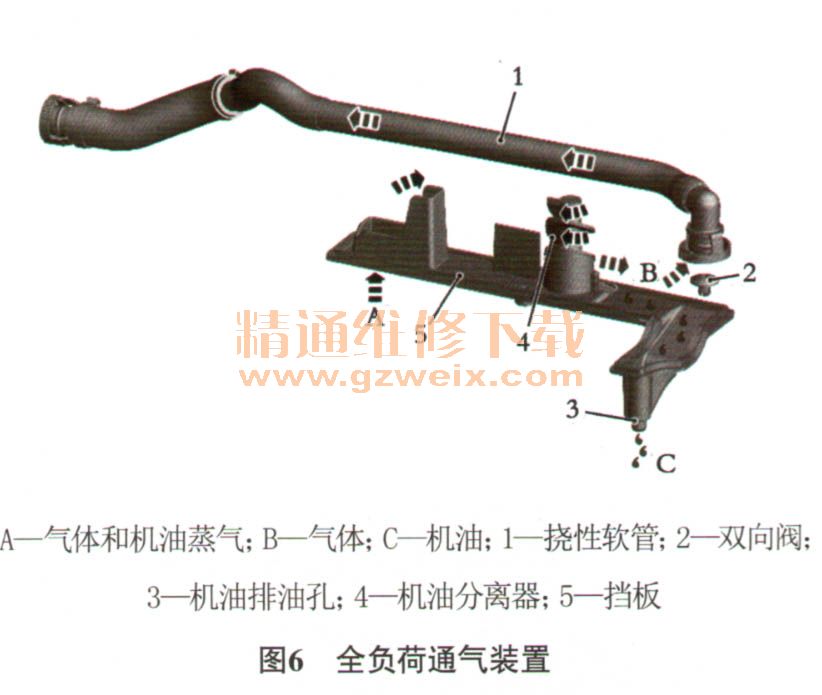

如图6所示，全负荷通气装置包括机油分离器、双向阀、挠性软管等。机油分离器和双向阀安装在左侧气门室盖的顶部，挠性软管将左侧气门室盖连接到进气分配和滤清系统的左气道。
机油分离器安装在气门室盖顶部的槽道内，带有进气口和机油排油孔的隔板安装在槽道上方。双向阀安装在槽道的出气口内，双向阀调节新鲜空气流量，并提高发动机怠速稳定性。
