一辆保时捷Cayenne  SE-hybrid，该车仪表显示混合动力故障，无法启动。在高压蓄电池模块中有当前故障码：P0A0A00 、高压系统指示线路短路（0057E1）；P0000压系统指示线路断路（00EF）
    故障诊断：参考《WM 2XOOIN控制线路故障查找》和《控制线路故障诊断测试日志（e-hybrid）》

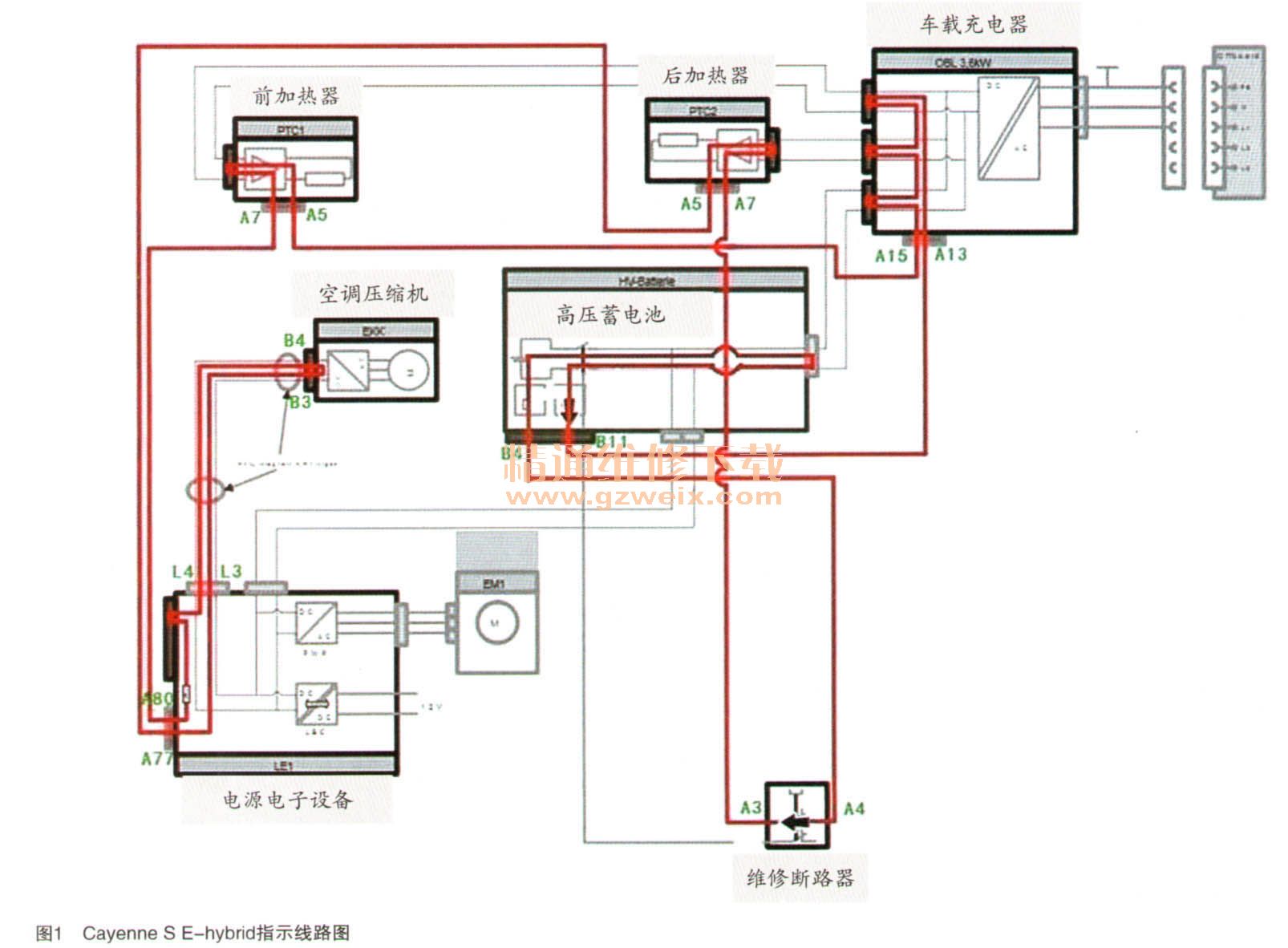

    故障排除：查阅电路图，如图1所示。

    高压蓄电池总成内部，指示线路电阻约70kΩ，如图2所示。

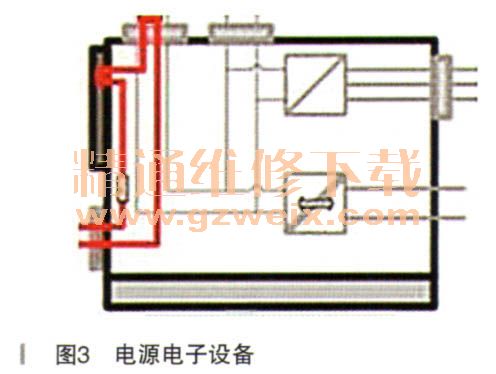

    电源电子设备内部，指示线路电阻约75Ω，如图3所示。

    高压充电器模块内部，指示线路电阻约4.5Ω，如图4所示。

    其余高压部件和高压线缆的指示线路电阻都为1Ω±0.5Ω。

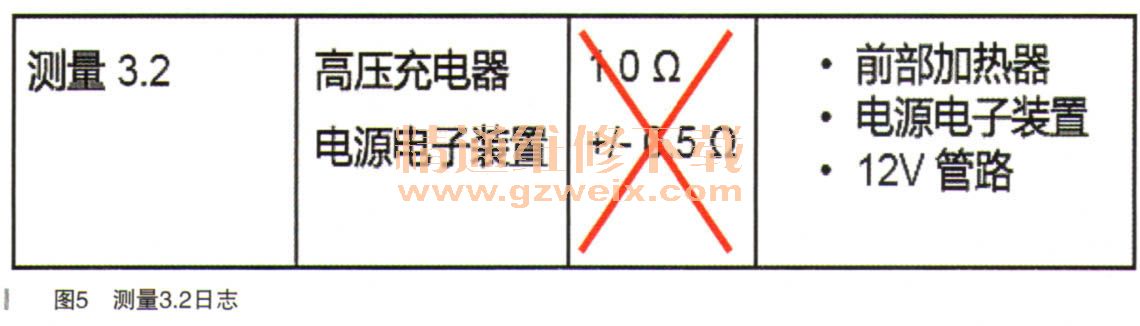

    《控制线路故障诊断测试口志（e-hyhrid）》有误，如图5所示

      测量3.2设定值改为75Ω，故障排除。
