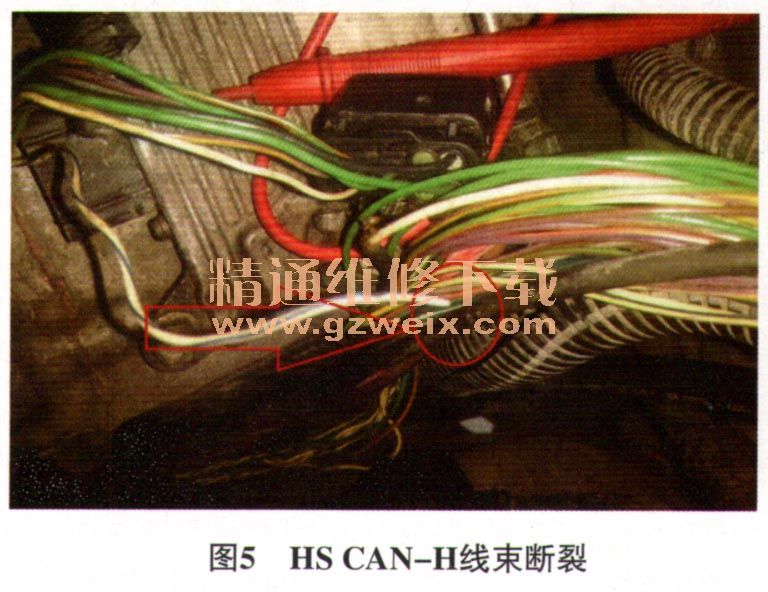

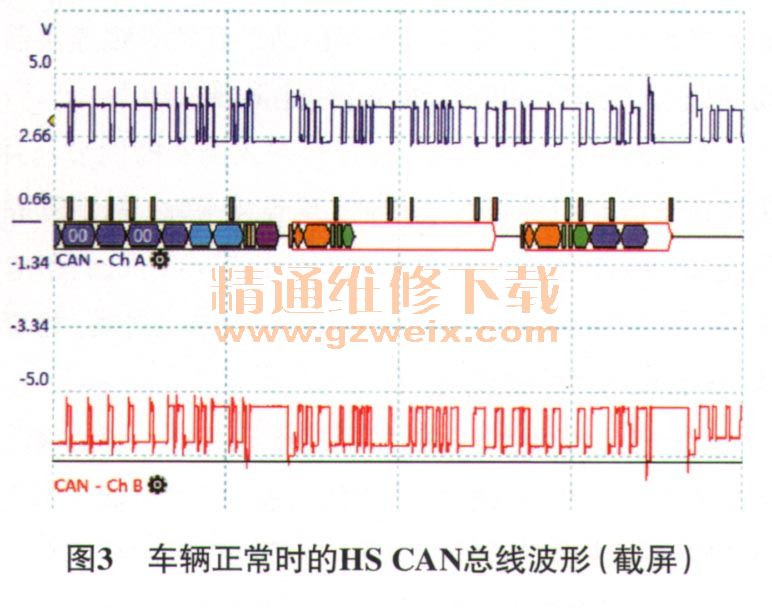

连接示波器至数据诊断连接器的HS CAN总线上，进行路试，车辆正常时，测得的HS CAN总线波形如图3所示；故障出现时，测得的HS CAN总线波形如图4所示。于是决定先检查整个HS CAN总线，跟客户沟通解释后，客户表示同意。将线束一段一段地剥开检查，当检查到变速器控制模块（TCM）处的HSCAN总线时，发现TCM导线连接器ClET02端子14连接的线束（HS CAN-H线束）在导线连接器根部有凹陷现象，怀疑HS CAN-H线束内部存在虚接的现象。一边晃动此段线束，一边用万用表测量数据诊断连接器与TCM之间HS CAN-H线束的导通性，万用表发出间歇性的蜂鸣声，不正常。用力拉了拉TCM导线连接器CIET02端子14连接的线束，HSCAN-H线束随即断裂（图5）。
故障排除：修复HS CAN-H线束，清除故障代码后试车，故障现象消失，至此，故障彻底排除。
