一辆行驶里程约9000km、搭载204PT发动机的2017款路虎发现神行。车主反映:该车行驶时,组合仪表提示“仅限2轮驱动,牵引力降低”(图1),于是将车辆开到4S店进行检修。
故障诊断:接车后首先试车验证故障现象。接通点火开关,起动发动机,发动机顺利起动,组合仪表上无任何故障指示灯点亮。按照车主描述的驾驶状况进行试车(选择弯道路面,以5 km/h~60 km/h速度行驶),大约15 min,故障现象终于出现,组合仪表提示“仅限2轮驱动,牵引力降低”,此时四驱功能失效。回厂后,连接故障检测仪(SDD)读取故障代码,在全轮驱动控制模块(AWDCM)内存储有故障代码“ P1889-18机油压力泵性能一电路电流低于设定的限度”。故障代码P1889-18的相关解释见表1所列。
查阅主动式按需祸合器工作原理得知,起动发动机,主动式按需祸合器泵迅速向系统提供加压液压油,并使系统做好操作准备。液压泵设置供应至离合器活塞的压力,由此压缩离合器盘。压力设置水平取决于所需的转矩水平及驾驶状况。在牵绰或高打滑条件下,输送高压以提供部分或全部全轮驱动。在小半径转弯中或高速条件下,输送非常低的压力以提供部分或全部前轮驱动。
根据故障代码提示,结合主动式按需祸合器工作原理,维修人员决定首先检查主动式按需祸合器油位与油质,发现油位正常,油质变差。拆下主动式按需祸合器储油盘,发现主动式按需祸合器储油盘内部脏污(图2)。查阅相关资料得知,部分车辆由于主动式按需祸合器上的通气管可能存在渗水故障,进而导致主动式按需祸合器油质变差,需要更换通气管上的防进水装置。清洗主动式按需祸合器储油盘内部,更换通气管上的防进水装置,重新加注主动式按需A合器油。用故障检测仪清除故障代码,进行路试,一段时间后,故障现象再次出现。回厂后,连接故障检测仪读取故障代码,读取到的故障代码保持不变。

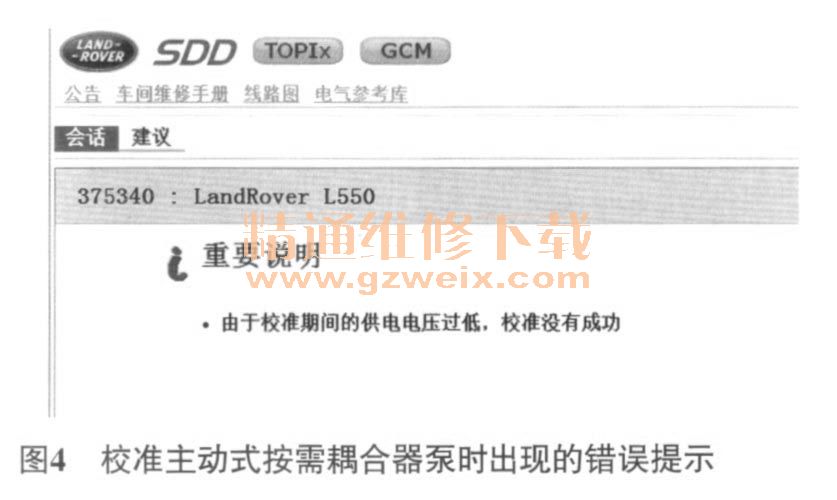

查阅相关电路(图3),断开AWDCM导线连接器C3A101B,用万用表电阻挡测量AWDCM导线连接器C3A101B端子1与端子2之间的电阻,为0.5Ω(热车时)。找来同款试乘试驾车,测量AWDCM导线连接器C3Al01 B端子1与端子2之间的电阻,为1.0Ω(冷车时),考虑测量条件差异等原因,暂且判断主动式按需祸合器泵及其线路正常。怀疑AWDCM存在故障,订购新的AWDCM,到货后,更换上新的AWDCM。起动发动机,用故障检测仪配置新的AWDCM,配置完成后,在校准主动式按需祸合器泵过程中,出现 “由于校准期间的供电电压过低,校准没有成功”的提示(图4)。继续校准主动式按需祸合器泵,能听到主动式按需祸合器泵作动的声音,测量AWDCM导线连接器C3Al01B端子1的电压,在2V~12V变化,说明主动式按需祸合器泵工作正常。
