捷豹XFL发动机无法启动故障检修
来源:汽车维修技师  作者:佚名  2019-04-18 08:34:32

    一辆行驶里程仅有10km、配置2.0L 14PET MID发动机的2018年捷豹XFL新车。车该打开点火开关,踩下制动踏板,启动车辆无反应且启动机不运转。
    故障诊断:检查变速器挡位在P挡,仪表没有故障提示(如图1所示)。

    检查车辆蓄电池正负极电缆连接良好无松动腐蚀现象,测量蓄电池电压12.6V电压正常。
    连接诊断仪及稳压器读取相关故障码无相关故障码,读取故障码发现远程控制模块TCU控制模块无通信。
    读取故障内容及SDD指导建议关键故障码的冻结值如图2所示。

    系统结构图及电路图如图3所示。

    根据故障现象,由于远程控制模块TCU没有通信导致车辆无法启动,启动车辆无反应。根据故障现象怀疑TCU控制供电线路出现故障,TCU控制模块内部故障。
    根据诊断仪显示远程控制模块TCU无通信,参考资料并检查远程控制模块TCU安装良好,无损坏现象;检查控制插头无松动,无进水腐蚀现象。
    测量C4MT01A-6供电,测量供电电压13.2V,供电电压正常,测量C4MT01A-8搭铁良好。
    使用示波器测量,远程控制模块TCU控制CAN波形,C4MT01A-3和C4MT01A-4测量CAN波形正常,如图4所示。

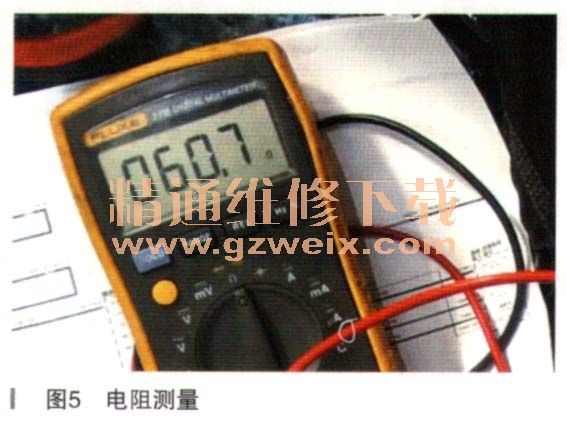

    断开蓄电池负极电缆断电,测量C4MT01A-3和C4MTO 1 A-4中端电阻值为60Ω,终端电阻值正常,如图5所示。
