一辆行驶里程约18.8万km的2010年路虎发现四。该车仪表显示变速器故障，高低挡按钮处指示灯灯熄灭。其他各种功能均正常。同时检查到遮阳板上的照明灯左右两边均不亮。
    故障诊断：用SDD读取故障代码为TCM-P081 C-64（驻车输入电路），如图1所示。

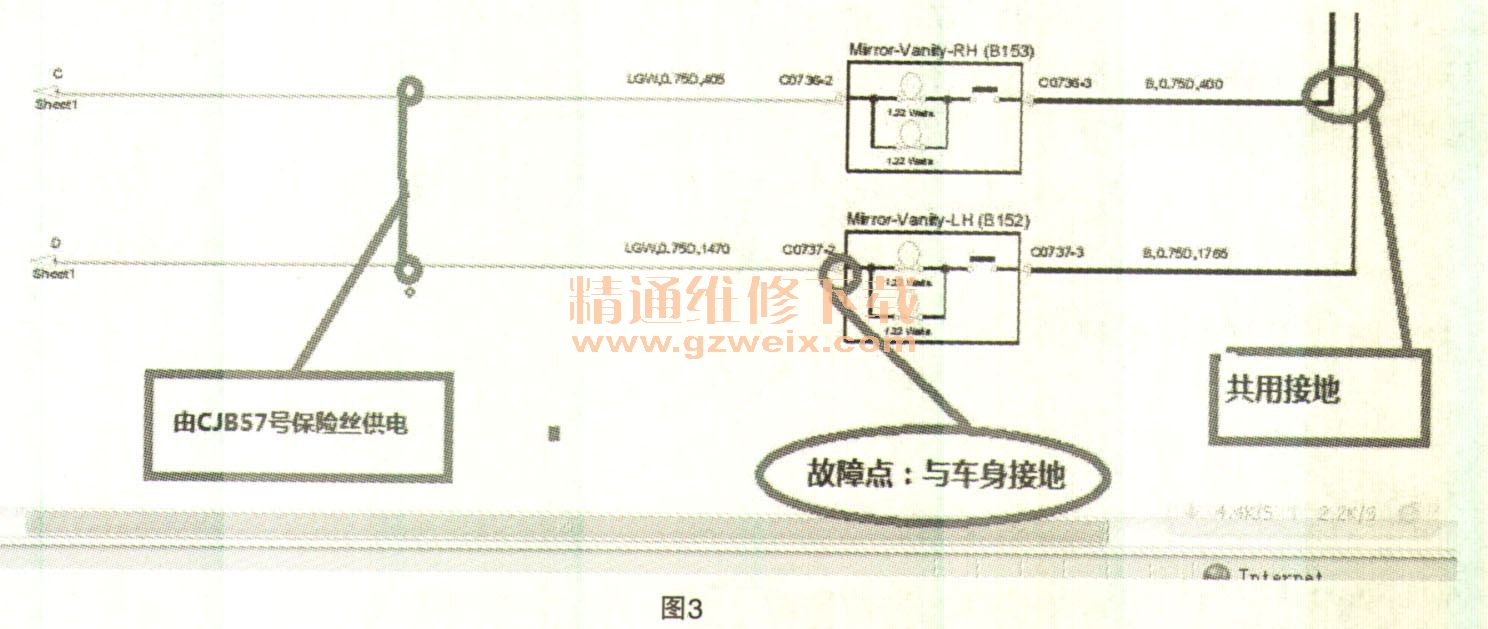

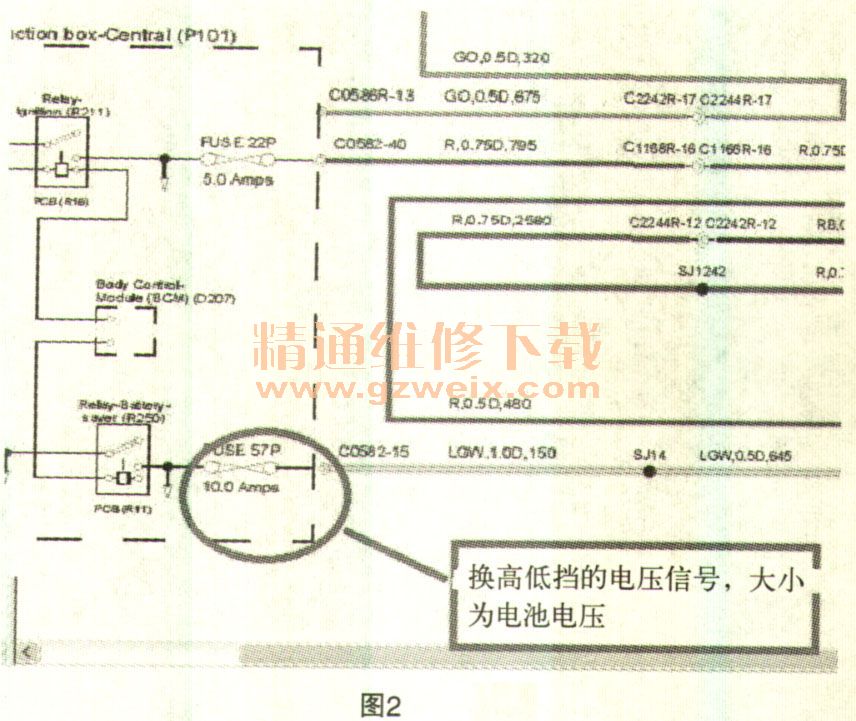

    根据故障码的提示，参考维修手册电路图（如图2所示）发现CJB57号保险烧断，找一个好的保险丝换上，发现又被烧断，说明线路部分存在短路。检查遮阳板灯的线路发现供电的保险丝是CJB -57号保险丝，与换挡电压信号共用电源。拆下遮阳板，发现左侧灯泡的电源线破皮，当安装到位时破皮的电线就会和车身接触，如图3所示，造成短路，线路中的电流过大从而烧断保险丝。

    故障排除：用胶布包好后，装上保险丝。灯泡正常，同时仪表的故障指示灯熄灭。分动箱的开关可以正常，故障排除。

    故障总结：遮阳板位置一直是故障的高发位置，请各技术经理向饭喷技师说明，在安装顶棚内饰时，务必检查确认遮阳板照明灯线路不要压到。
