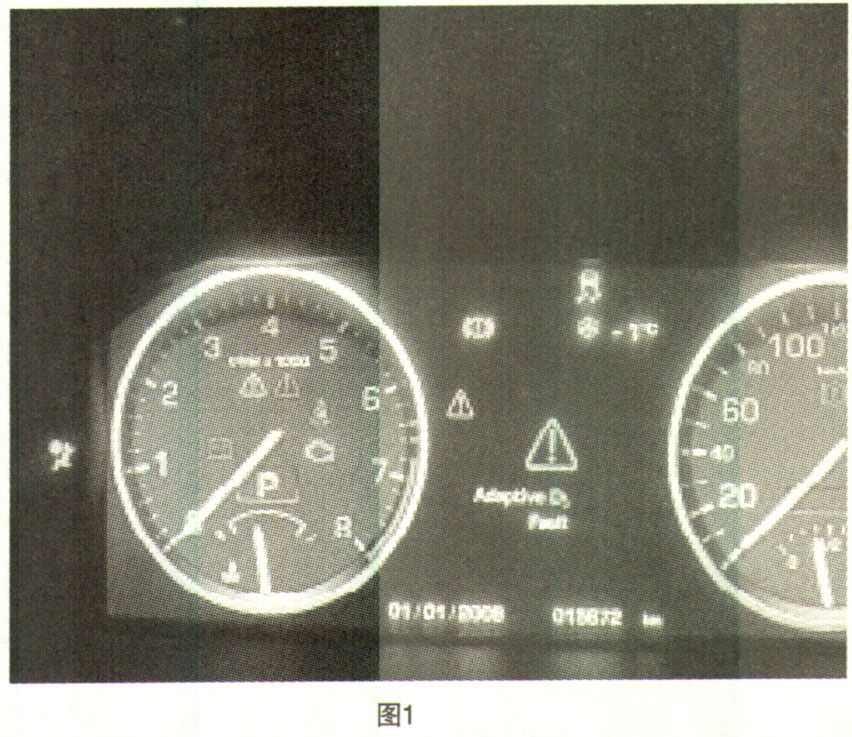

一辆行驶里程约18.5万km的 2012年路虎揽胜5.0L车。该车仪表有多个故障灯亮，如图1所示。
故障诊断：
（1）经检查仪表确实有多个故障灯亮，并且悬架不能升降，全地形反馈不可用。

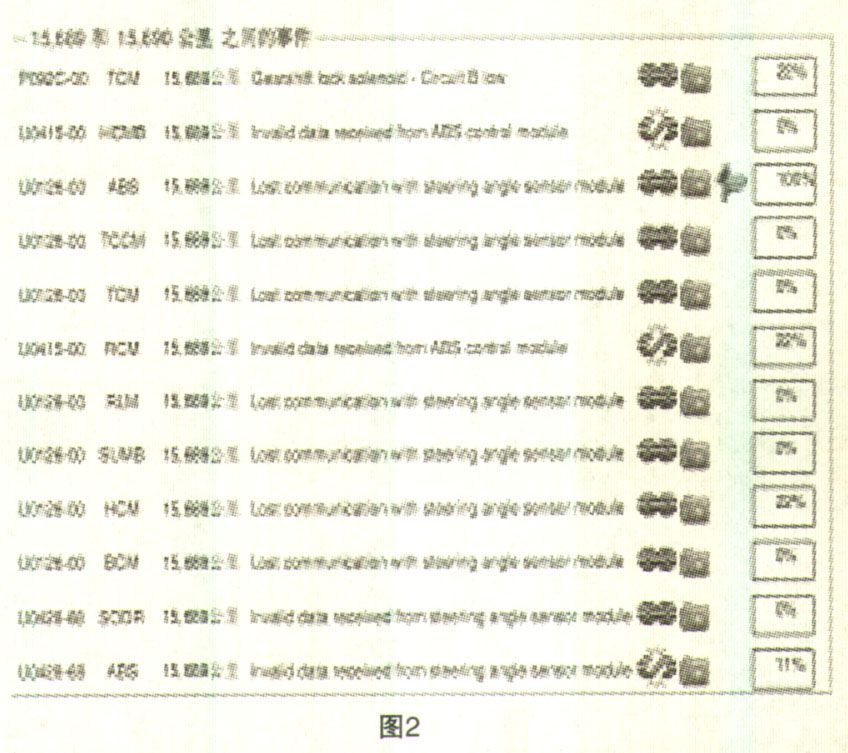

（2）连接SDD调取相关故障码，故障码为：U0126-00 SASM（转向角度传感器模块）与PCM、ABS、TCCM、TCM等多个模块失去通信（如图2和图3所示），副气囊禁用指示等故障。

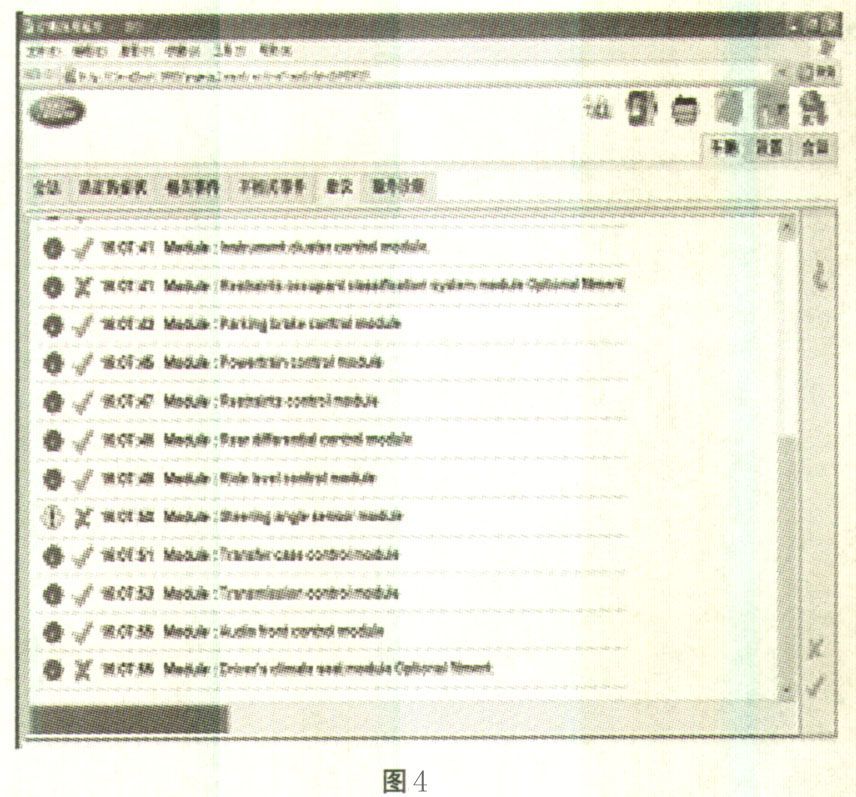

（3）进行网络测试显示，传向角度传感器不通信，如图4所示。
（4）测量传向角度传感器的插头C0862-5的供电电压正常12.3V，搭铁正常。测量中速CAN C0862-7和C0862-6无电压（正常是2.2V和2.7V左右）。初步判断转向角度传感器有短路现象。
（5）与此同时，故障码还报有“副气囊禁用指示灯电路故障”（没能存下来），查看TOPIX和电路图
（如图5和图28-6所示），决定先从副气囊禁用指示灯供电线查起。
（6）断开蓄电池，拔下副气囊禁用指示灯开关插头和气囊插头，测量两根线的阻值是3.5Ω，判断该线路短路。
