路虎揽胜有时无法启动故障检修
来源:本站整理  作者:佚名  2019-06-23 08:40:30

    一辆行驶里程约15.4万km的2012年路虎揽胜。该车有时无法启动,有时找不到智能钥匙,仪表有多个故障灯亮。
    故障诊断:
    (1)经检查该车故障为偶发故障,车辆启动后如果故障出现时,仪表有多个故障灯亮(如图1所示),灭车后该车便无法启动,仪表提示找不到智能钥匙。

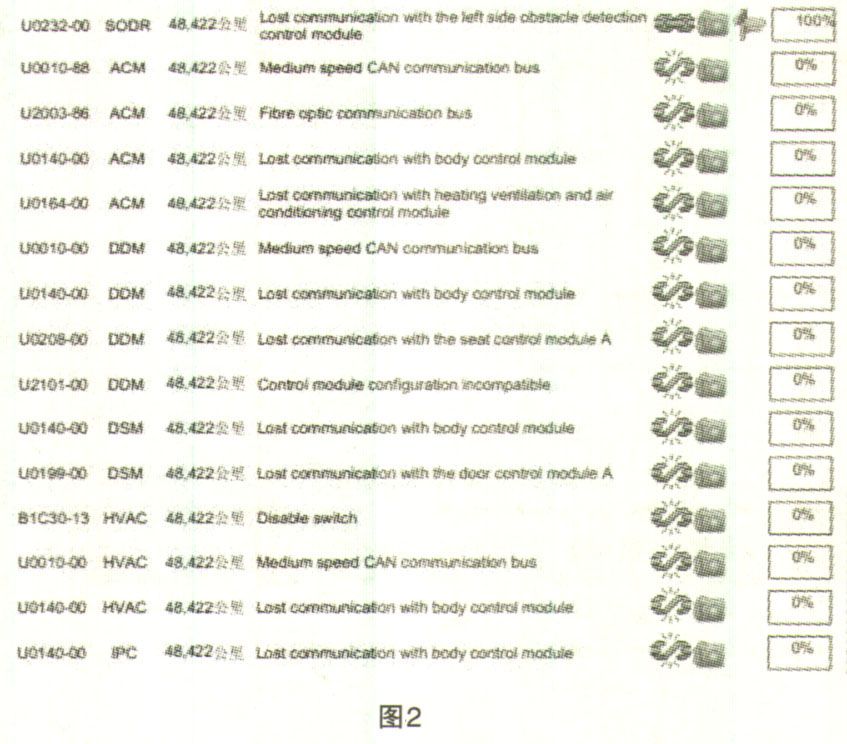

      (2)待故障出现时,连接SDD调取相关故障码都为中速CAN不通信的码(如图2所示),进行网测试中速CAN不通信。

    (3)断开蓄电池,测量诊断插头3号、11号针脚的对地电阻分别为:3Ω, 64Ω;由此判断中速CAN有短路现象,所以导致找不到智能钥匙。
    (4)找到结点SJ134、SJ133并断开,测量诊断插头有3号、11号针脚的对地电阻还是很小,由此判断短路地方为电路图由此的模块或线束(如图3所示)。

    (5)找到插头C0459并拨开,测量诊断插头3号、11号针脚的对地电阻依然很小,由此现象可以排除诊断插头、仪表和关联的线束有短路的可能。
    (6)此时只剩下主驾门模块、后座椅空调模块、盲点检测模块、KVM和相关联的线束,经过一天的检查,没有找到线束短路的现象,最后发现主驾门模块有大量的水迹(如图4所示)。

    (7)建议客户更换,客户要求处理,处理主驾驶门模块后,车辆恢复正常。
    故障排除:处理主驾驶门模块,故障排除。


关键词:揽胜
