路虎揽胜尾门无法开启故障检修
来源:本站整理  作者:佚名  2019-06-23 08:46:32

    一辆行驶里程约17.5万km的路虎揽胜。该车尾门无法开启车辆尾门无法开启。
    故障诊断:
    (1)车辆进厂检查时,按下尾门开关无反应,无法打开车辆尾门,连接IDS检测,无相关故障码输出。
    (2)检查尾门开关相关插头、线束,安装良好,无损坏现象,接头针脚无退缩、弯曲。检查CJB接头C0582、C0580和尾门锁机马达接头C0617、C2052安装锁条良好,无损坏现象,线束安装良好,针脚无退缩、弯曲。
    (3)测量尾门开关接头C0615/6与蓄电池负极电压为11.50V,测量C0615/6与蓄电池负极的电阻为0.8Ω,尾门开关接头控制信号电压正常。测量尾门开关接头C0615/6与C0615/5的电压为11.41V,当按下尾门开关时,测量C0615/6与C0615/5的电压任然是11.41V,不正常,然后在另一同型号车辆进行测量,当按下尾门开关时,C0615/6与C0615/5的电压为0.22V,尾门开关内部存在故障。
    (4)测量左侧尾门锁机电机接头C0617/1与蓄电池负极的电阻为0.5Ω,测量左侧尾门锁机电机接头C0617/2与CJB接头C0582/1的电阻为0.8Ω,地线连接正常。测量右侧尾门锁机电机接头C20521/1与蓄电池负极的电阻为0.5Ω,测量右侧尾门锁机电机接头C02052/2、CJB接头C0582/1的电阻为0.8Ω,连接正常,地线连接正常。

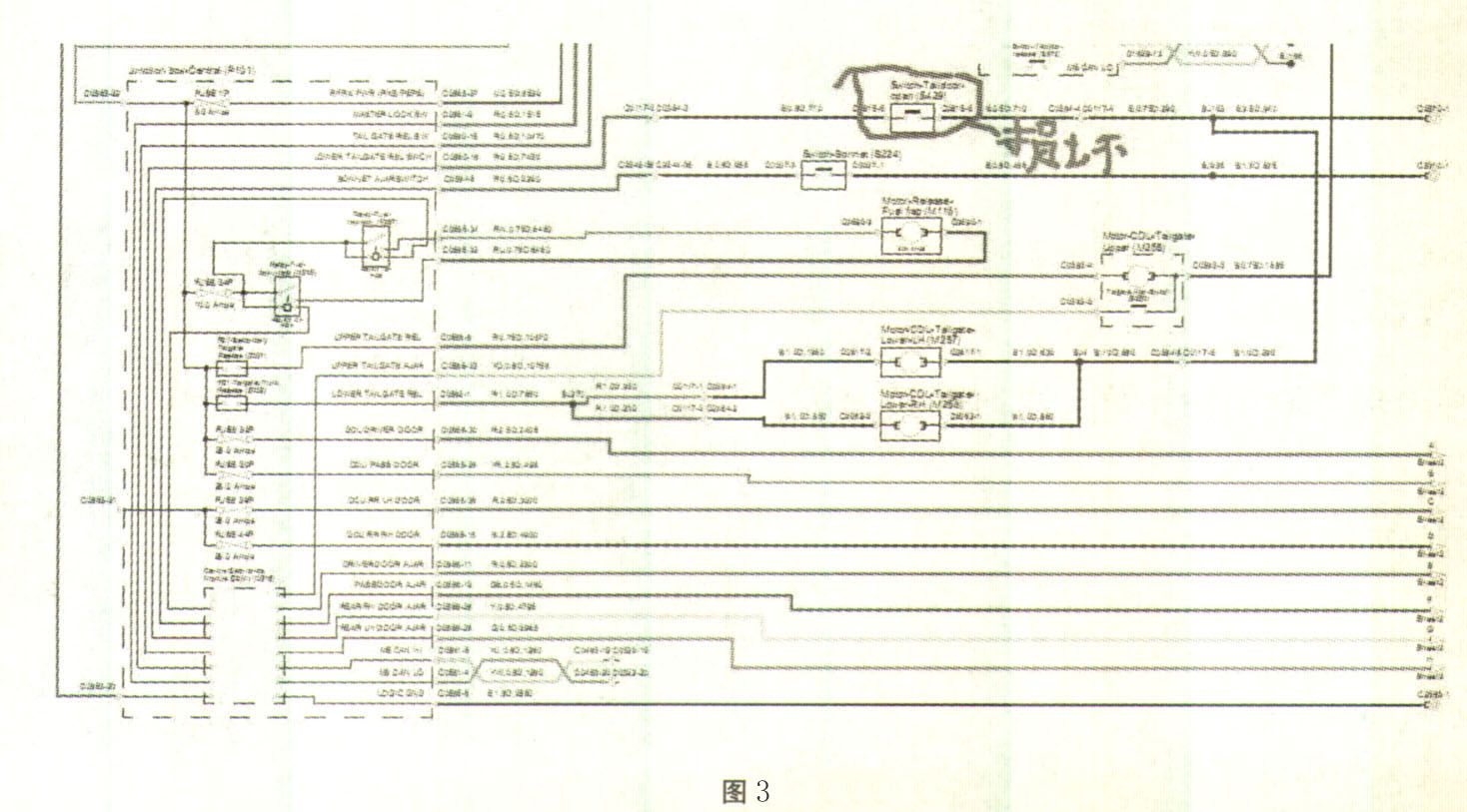

    (5)更换尾门开关,故障解决,如图1~图3所示。





    故障排除:更换尾门开关。
    故障总结:尾门开关内部是短路还是断路?在测量时没有测量本身开关?
