一辆行驶里程约11.9万km的2011年路虎揽胜运动版。该车DVD处冒烟，有焦蝴味。
    故障诊断：
    （1）车辆被拖至本厂，发现音响系统不工作，显示屏黑屏，其他功能正常。连接SDD发现SDD与音响系统各模块均无通信。
    （2）分别检查CJB中64号、68号保险，发现64号保险已熔断，68号保险有烧熔痕迹。
    （3）测量64号保险输出端子对地短路。
    （4）结合客户抱怨现象，初步判断为音响线路烧熔。
    （5）拆后备箱右侧饰板，检查发现DVD处线束已严重烧毁（已露出铜线甚至烧断，MOST光纤已坏），顺着此线路检查发现此线束从右后座椅下一直延伸至左后车顶FM天线放大器处。

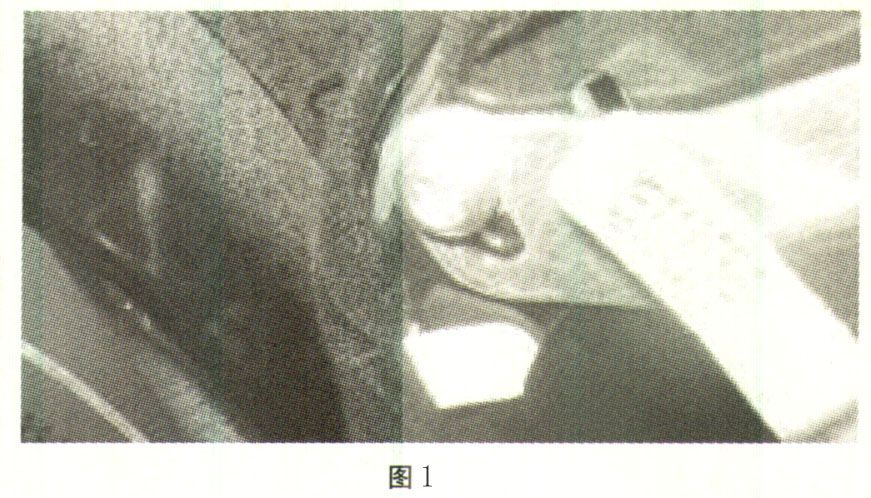

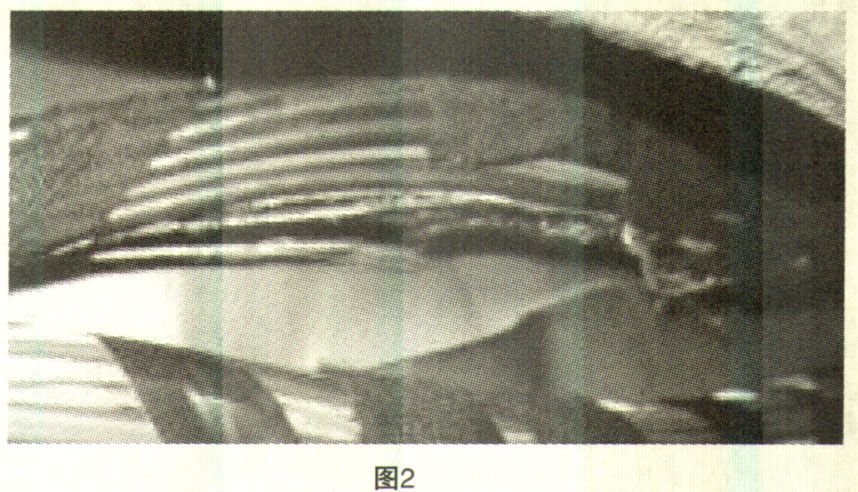

    （6）仔细检查故障部位，发现右后气帘固定螺丝垫片压住FM天线放大器的火线（由CJB中68号保险供给）且已露出少许铜芯，如图1和图2所示。



    故障排除：更换后座娱乐线束，试车故障不再出现。
    故障总结：此故障为68号保险线路对地虚接从而产生热量，使此线路受热熔化，造成相邻线路熔化（64号保险线路绝缘皮烧熔继而打铁烧保险）。
