一辆行驶里程约18.8万km的2012年发现四。该车后部空调不出风。
故障诊断:

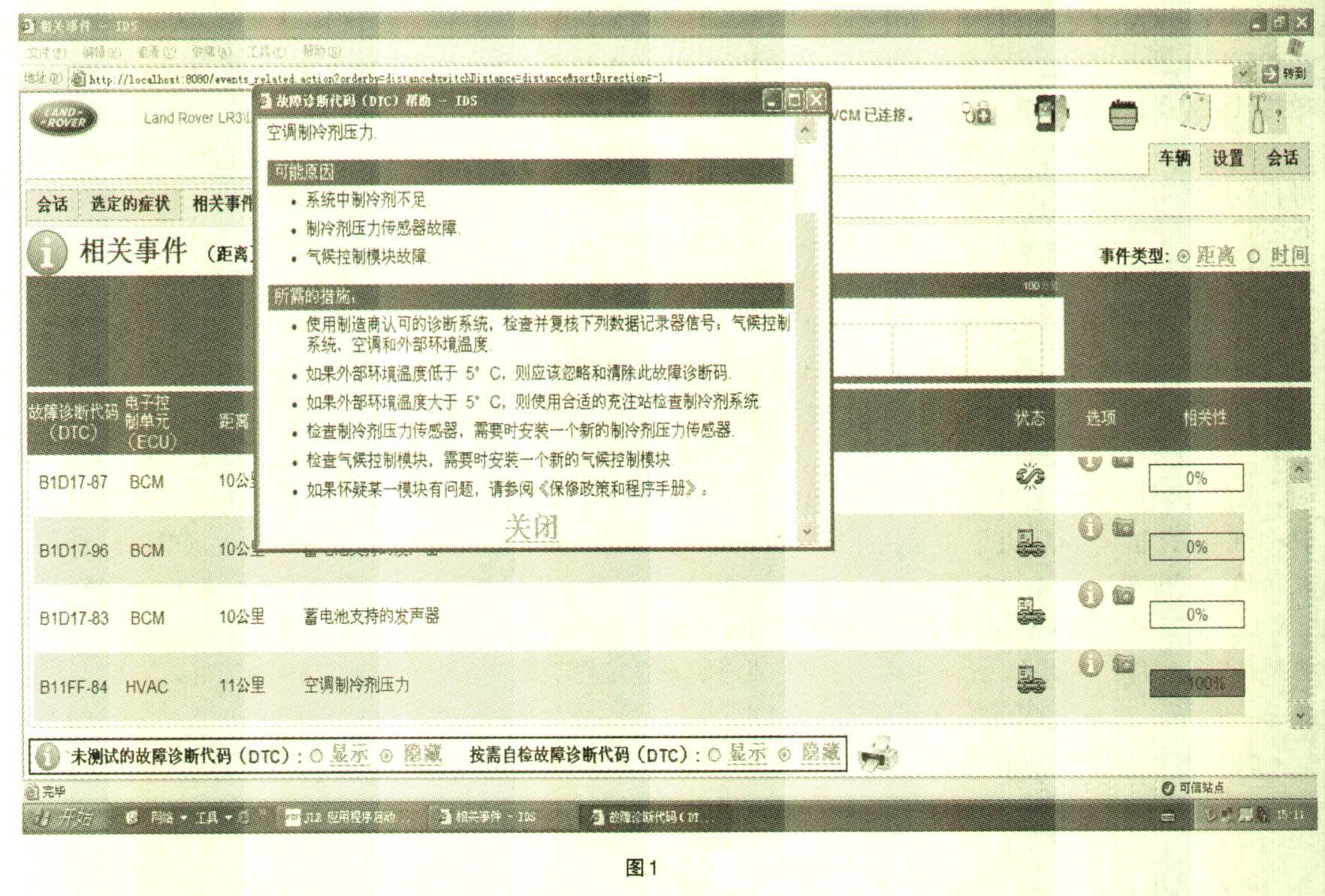

(1)车辆进入车间后,用电脑调取故障码为B 11 FE-84,空调制冷剂压力(如图所示),实际检查过程中发现,当打开后部空调的一瞬间,EJB中的22号保险熔断,根据故障现象,怀疑后部空调控制线路搭铁,对后部空调控制线路进行检查。
(2)查看线路图,检查鼓风机供电线路,使用万用表测量线路,检查C0023-1、00023-2,发现
C0023-1线路搭铁。断开CJB后面插头C2244L,检查电路C0570L-8到C02244L-24线路无搭铁现象。检查C2244L-24线路至鼓风机,仍然搭铁。拆下后备箱左侧饰板,检查发现鼓风机供电线路在鼓风机底座旁边有磨损现象,并且线芯已经裸露,对裸线进行绝缘处理,装复车辆,测试,故障排除。
(3)以上分析得出后部鼓风机供电线路搭铁,导致后部鼓风机不工作。
故障排除:找出搭铁点,对搭铁点做绝缘处理,故障排除。
故障总结:故障码明显与故障现象无关。可以忽略,不要被此类DTC误导。
