路虎发现5发动机故障灯亮故障检修
来源:汽车维修技师  作者:佚名  2019-09-18 08:38:32

     一辆行驶里程约1400km、配置2.0L 14发动机的2019年路虎发现5。该车启动时仪表发动机故障指示灯点亮(如图1所示),发动机运转未见异常。

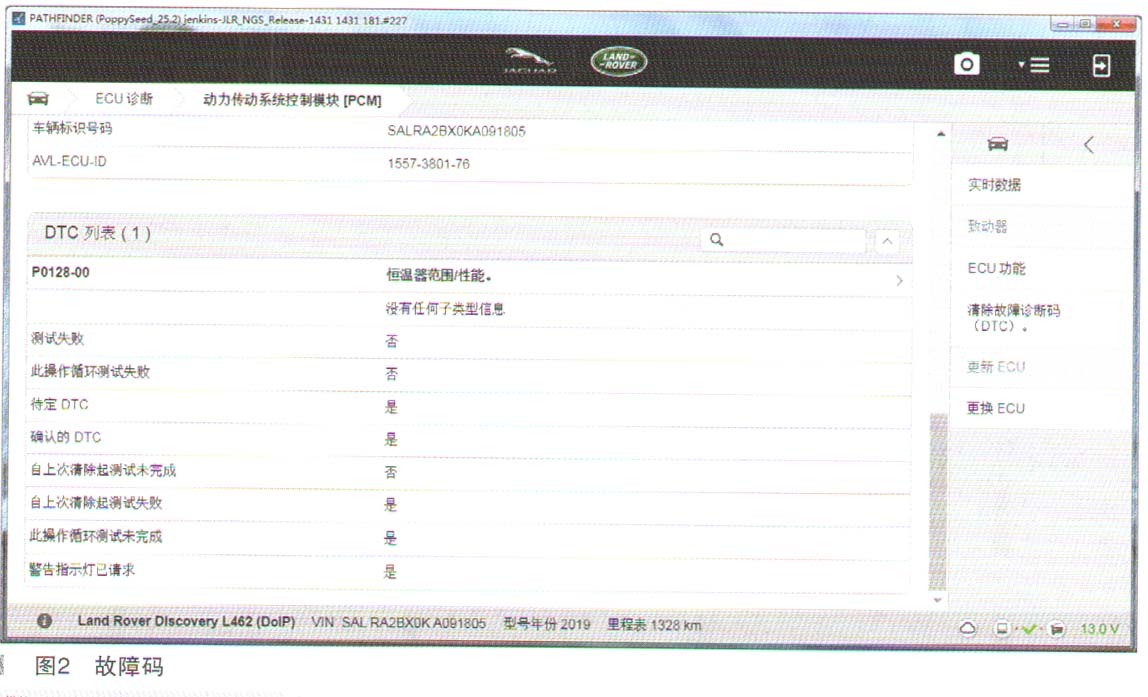

    读取故障内容及诊断仪指导建议,如图2、图3所示。

    先熟悉一下系统结构及工作原理:

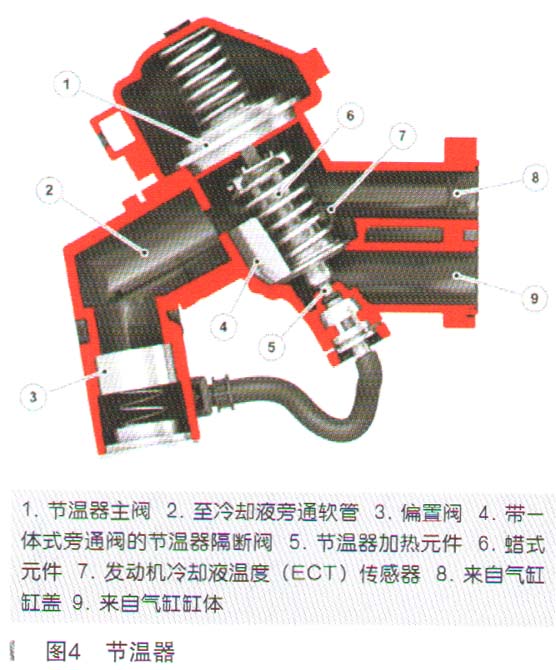

    (1)电控节温器包括1个主节温器和1个节温器隔断阀,如图4所示。在预热阶段,隔断阀阻止冷却液流出气缸缸体。隔断阀包含一个旁通阀,旁通阀实际上是一个屏蔽元件,当隔断阀打开时,旁通阀关闭通向旁通软管的冷却液路径。这样就可以独立控制供应至气缸缸盖和气缸缸体的冷却液流量,改善发动机预热时间。
      (2)节温器隔断阀包括一个蜡式膨胀元件以及一个PCM控制的加热元件。通电后,加热元件加热蜡式元件,使节温器隔断阀打开,让冷却液从气缸缸体流回冷却液泵。当隔断阀打开时,旁通阀关闭通向旁通软管的冷却液路径。
      (3)随着冷却液温度继续升高,主节温器的蜡式元件膨胀并打开,从而允许冷却液流过散热器。因此,在预热阶段,不仅根据冷却液温度直接执行冷却系统的操作,而且还在PCM指定下操作加热元件和节温器旁通阀,以实现更精密的冷却液温度控制。
    连接诊断电脑及稳压器读取相关故障码为P0128-00冷却液节温器(冷却液温度低于节温器调节温度),无子类型信息。
    根据故障码分析检查,节温器连接管路安装良好,无泄漏损坏变形现象。检查节温器控制插头安装良好无松动进水腐蚀现象。

[1] [2]  下一页
