故障诊断过程：

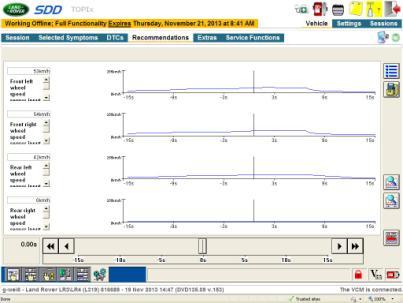

1.SDD检查有相关DTC：ABS C003A-14.Rear right wheel speed sensor.用数据记录仪检查四个轮速传感器数据为FL:53KM/H。FR:54KM/H。RL：42KM/H。RR：0KM/H。

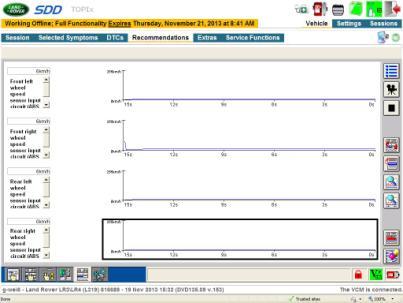

2、拆卸右后轮速传感器检查传感器外表及半轴上的齿环无损坏现象.初步怀疑为传感器内部故障。查询配件得知后部左.右轮速传感器配件编码相同。对调后部左右轮速传感器观察数据流发现FL:6KM/H。

FR:6KM/H。RL:6KM/H。RR:0KM/H。由此判断传感器没有问题，需检查传感器相关线路。

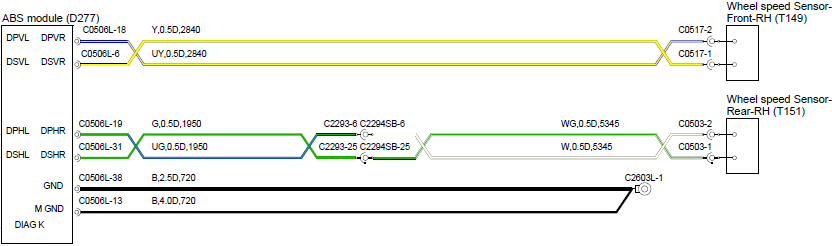

3、查阅线路图轮速传感器是直接和ABS模块连接，中间有一个转接接头。为方便及快速维修检查直接检查C0503接头至车身内部线束前线路外表无人为损坏或挤压现象。检查ABS模块C0506L至车身内部线束前线路无异常。

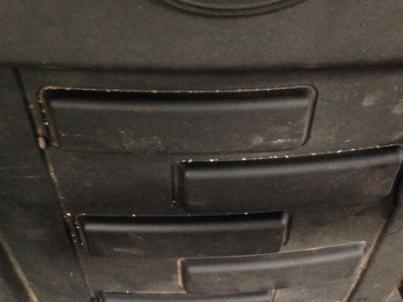

4、在检查ABS模块时发现发动机饰板上有较多老鼠遗留物的痕迹。

5、检查C0506L和C0503插头无结果，于是检查中间转接插头C2294SB，查阅TOPIX得知该插头在发动机舱左前大灯位置下。

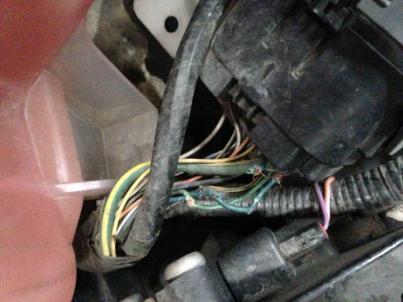

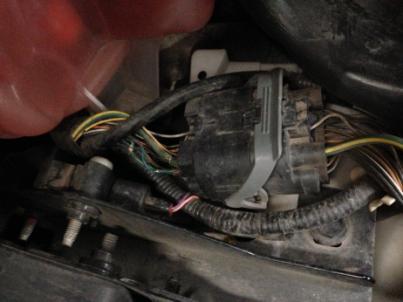

6、拆卸左前大灯时发现C2294SB线束有破损现象。



故障原因分析: 天气转冷，发动机停车熄火后仍有余温，街上小动物为了避寒窜上车辆从而破坏部分线路。（温馨提示：天气转凉后有猫或老鼠后窜到车辆上取暖，如果车主发现异常可按喇叭或轻拍车身进行警告提示，切勿开门马上着车，本店已有多例在天气转凉后死猫死老鼠卡在风扇上发臭腐烂清洁十分麻烦）

故障处理方法：重新并接受损线束。
