故障现象:车主反映使用主驾门上的玻璃升降开关无法对门窗进行升降操作,但使用其它三个门上的开关可以单独正常进行门窗玻璃的升降。
故障诊断过程:
1、根据车主反映试车,确实无法使用主驾门上的开关进行门窗玻璃升降,同时发现后视镜折叠开关也失效,且后门窗禁止操作开关也不能起作用。
2、开关上的所有按键均无法使用,根据此现象怀疑是开关有故障,或者开关插头松动脱落了,因而拆下开关进行检查。

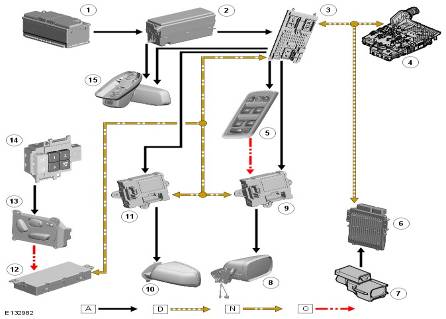

3、拆下开关检查,插头安装正常。根据线路图,测量开关的供电C0081-1与接地线C0081-5之间的电压为12.35V,说明供电线路正常。而开关的另外一根线是LIN线与驾驶侧门模块连接,也有可能是驾驶侧门模块问题一起故障。

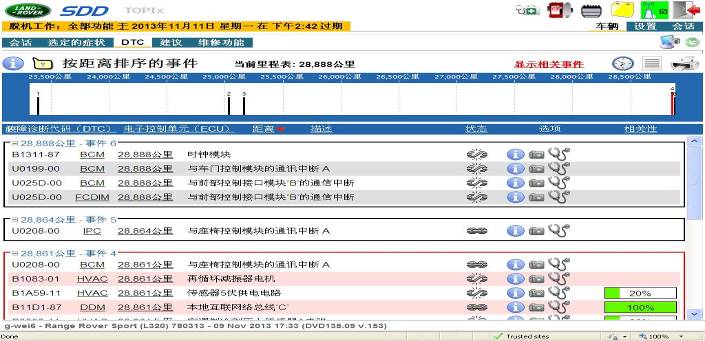

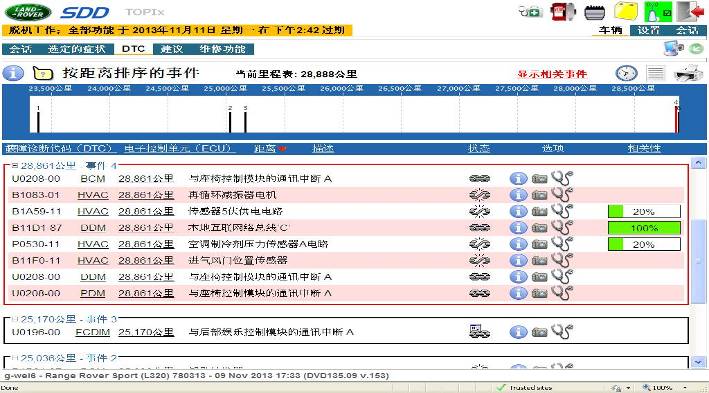

4、使用SDD读取故障码,发现有故障码U0199-00与车门控制模块的通讯中断A,U0208-00与座椅控制模块的通讯中断A,B11D1-87本地互联网络总线“C”。根据故障码检查发现驾驶侧的座椅电动调节失效。根据故障码,进一步怀疑是座椅控制模块的故障引起,因此先对座椅控制模块进行检查。

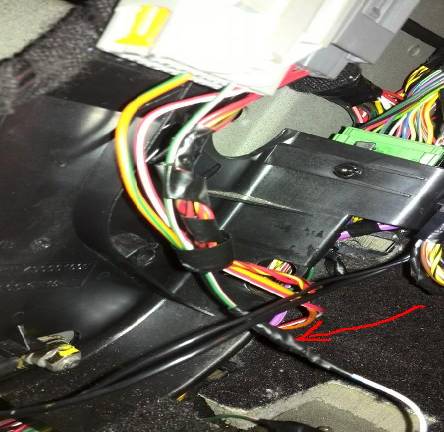

5、通过测量发现供电线路C2382-11对地无电压,线路不通。检查CJB中的保险丝P40,5A保险丝完好。测量C0582-6到C2382-11之间的线路有短路现象。在检查C0582-6与C2382-11之间线路的中间插头时,发现在插头C0223L附近的线束被老鼠咬断了。
6、对线束进行修复处理后试车,玻璃升降开关工作正常,座椅调节功能恢复正常,故障排除。
故障原因分析:因座椅控制模块的供电线束短路,导致座椅调节失效,而主驾侧的车门模块与座椅控制模块的通信出现无法沟通,使得主驾侧的玻璃升降开关失效,无法进行操作。
故障处理方法:修复线束。
