故障确认:打开点火开关，仪表显示找不到钥匙。

故障诊断过程：

1、 用遥控无法着车，仪表显示找不到遥控钥匙，车辆入厂后，打开点火开关确认，仪表提示找不到遥控钥匙，用应急模式启动可以着车。

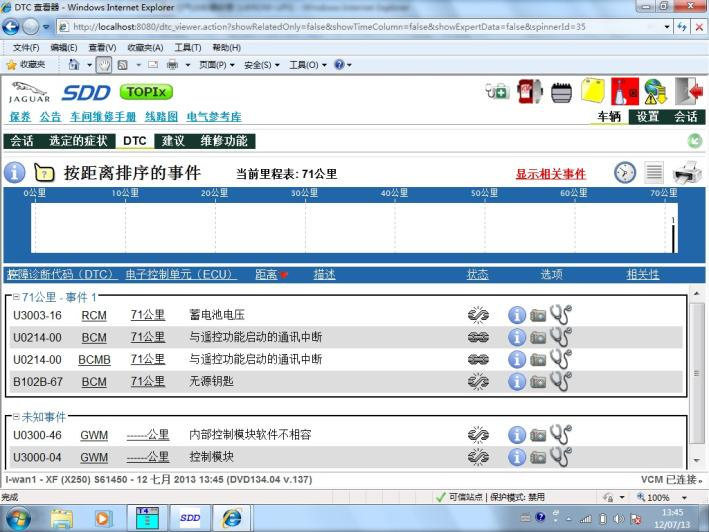

2、 车辆连接充电器及 SDD,读取该车正确的 VIN 码并进入诊断，显示故障码为 B12B-67、U0214-00 等。 同时 RFA 无法通讯。

3、 参照电路图进行线路检查，测得顶棚处钥匙接收器 C9RT03AH3 的供电电压为12.25V,C9RT03H2 为 11.2V。 C9RT0H1 搭铁正常。测得无钥匙模块 C4PK28FH16 的电压为11.2V,C4PK28H/12 与 C4PK28F/20 供电均为 12.25V.CHPK28H/1、 C4PK28FH/17 搭铁正常。检查天线与无钥匙模块之间的连接插头，未发现针脚变形和松拖现象。

4、 根据检测过程，判断为无钥匙模块内部故障，跟换新模块后编程试车问题解决。故障原因分析：无钥匙模块内部故障。



维修方案：更换新的无钥匙模块。

案例总结：根据现象和 SDD 检查结果逐一检查。
