读取故障内容及 SDD 指导建议：

连接 SDD 读取故障码，显示如图：

系统结构图及电路图：

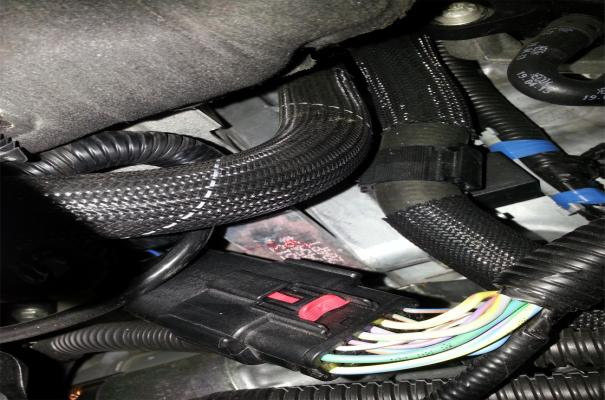

故障诊断过程：车主反映车辆在崎岖不平的路跑了一会灯就亮了，而且现一直亮，加速时有时还有顿挫感。经技师确认故障存在，用 SDD 读取故障码，得到相关故障码 P0332-00，P0332-11 爆震传感器 2-电路输入过低，故障为偶发性状态出现，参考电路图，测量 C1E105A-61 至 C1E801H-2 电阻为 0.01 欧姆,测量 C1E105A-85 至 C1E801H-1 电阻为 0.01 欧姆,测量爆震传感器两脚间的电阻为 4.81M 欧姆，外观检查爆震传感器并无破损，线路和传感器均正常，清除故障码后试车没多久故障灯又亮起，仍然是之前的故障码，查看故障码诊断帮助为爆震传感器线路短路，经仔细检查线路，发现位于发动机号码附近的插头 C11C,线束有破损（如下图）， 原来 固定插头的卡扣脱落，遇成线束与发动机缸体号码处发生摩擦破损，而缸体号码处边角较锋利，受到振动时割损线束，遇成线路短路，引发故障 。



相关故障部位图片、数据流及分析：



故障原因分析：我们检查故障应参考资料，结合故障码。分析排除。

故障处理办法：把线束包扎固定好，经试车，系统正常。
