故障现象确认:检查确认存在仪表显示自适应系统故障的故障现象。

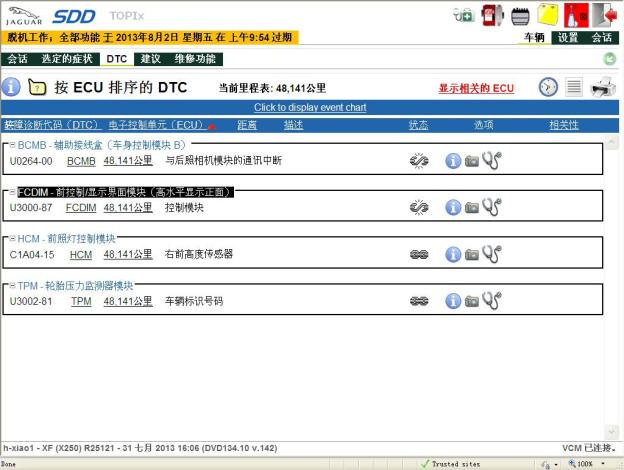

读取故障内容及 SDD 指导建议:

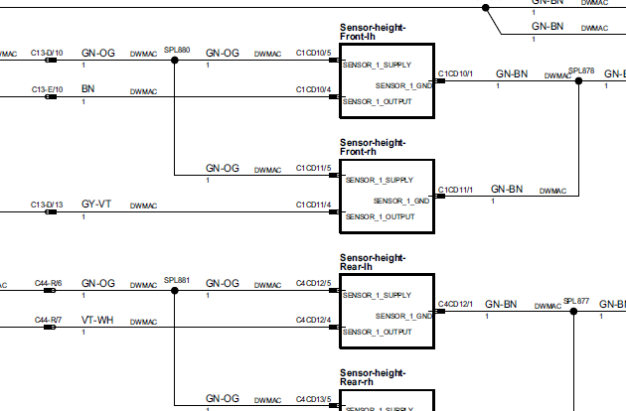

系统结构图及电路图:
故障诊断过程:
1、连接 SDD 读取到相关的故障代码为右前高度传感器。
2、举升车辆,利用万用表量取高度传感器常电供电阵脚 C1CL16A/1 与 C1CL16A/5 之间的供电电压为 5V,数据正常。量取信号输出阵脚 C1CL16A /1 与 C1CL16A/4 之间的电压为 4.8V,数据不正常。
3、由此判断为右前高度传感器内部出现故障,导致无法为可变阻尼模块提供正确的位置信号,最终导致故障现象的发生。
故障原因分析:由于右前高度传感器内部出现故障,导致无法为可变阻尼模块提供正确的位置信号,继而CJB 接收到错误的位置信号后,判断为自适应系统故障,继而仪表亮自适应系统故障警告灯。
故障处理办法:更换右前高度传感器。
