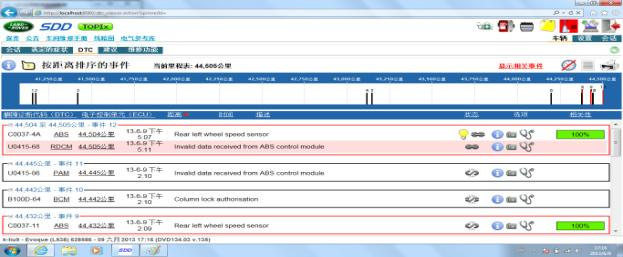

读取故障内容及 SDD 指导建议：SDD 显示有一个相关 DTC:C0037-4A ABS 44504KM Rear left wheel speed sensor .SDD 指导建议：车辆上安装了不正确的左后轮转速传感器。

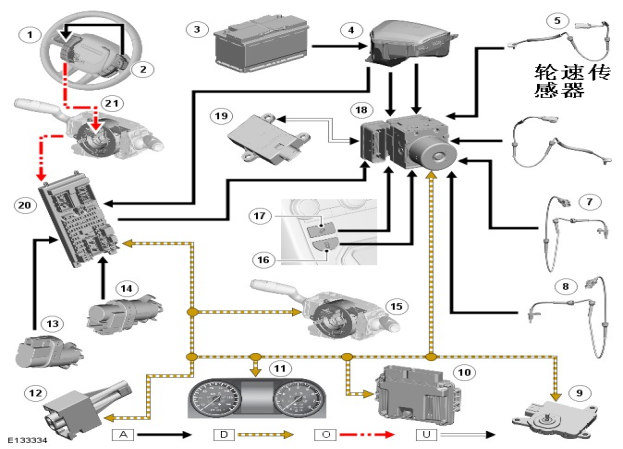

系统结构图及电路图：



故障诊断过程：

1. 重新配置 ABS 软件后，故障依旧。将车辆四轮悬空后，读取四轮轮速传感器数据流后，发现左后轮传感器 0KM/H .说明该传感器无反馈信号。其他三个轮数据都正常。 TOPIX 查找后发现有一个相关通报： LTB00532 .按通报检查两后轮速传感器都是用红色胶带标识的。可见该车已经正确安装了方向性车轮轮速传感器了。

2. 拆出左后轮胎检查传感器安装正确，线束插头都完好，安装牢固。用万用表量取电压和搭铁线都是正常的。

3. 怀疑是传感器本身故障引起的。左右两边的传感器都是一样的。因此用与右边的对调后清除 DTC,进行路试，发现故障码变为是右后轮速传感器故障。因此可以很快判断是轮速传感器故障引起的。



相关故障部位图片、数据流及分析：

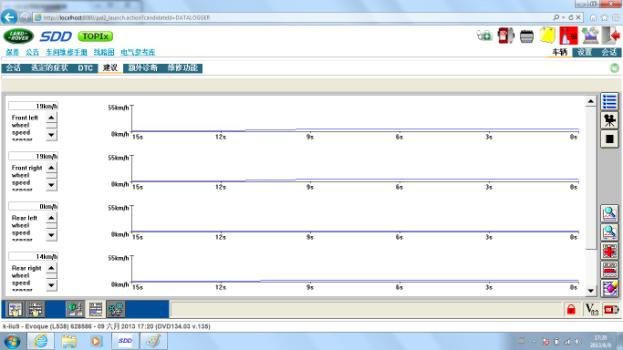

数据流可以看到左后轮传感器没有信号反馈。



故障原因分析：

车轮转速传感器由 ABS 模块提供电源和信号连接。 当点火开关位于电源模式 6（点火）时，ABS 模块向车轮转速传感器供电并监测反馈信号。 车轮的转动会引发反馈信号出现电流波动。

ABS 模块随后将反馈信号转换为各个车轮转速和车辆整体速度。

ABS 模块监测车轮转速传感器电路是否出现故障。 如果检测到故障， ABS 模块则在存储器中储存相关的 DTC 并根据受影响的系统功能点亮适当的制动警告指示灯。 车辆也会发出警告蜂鸣音以向驾驶者提示故障状态，如果故障影响 HDC 功能，信息中心将显示一条信息。



故障处理办法：更换左后轮速传感器。
