故障诊断过程：该车进厂时反映倒车雷达不工作，经过检查后发现前保险杠内的倒车雷达探头的线束松脱，并修复了该故障后来该车做 K117 服务行动，在装复车顶时发现该车天窗不工作、前后顶灯不亮而且仪表上气囊灯亮，这在检查倒车雷达时是没有出现的。连接 SDD 读取故障码为 ，根据故障现象，查阅了室内灯、天窗的电路图，检查了其共同的 57 号保险丝未见异常，其电压降为 12V 左右，又测量了前阅读灯的供电针脚 C9LN28/1 电压降为 0V，说明中间某处断路了。查看电路图，发现了中间插头C49-A，遂检查该插头发现插接不良，拔下插头后发现 6 号针脚已经回缩，使得插头锁片无法归位，造成 C49-A 插接不良，重新修复针脚后故障排除。

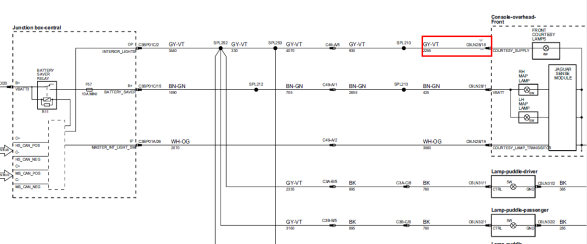

系统结构图及电路图：

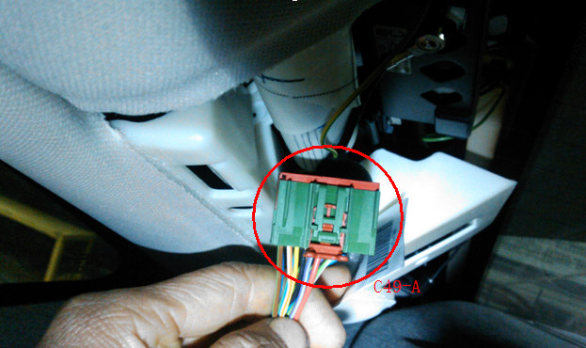

相关故障部位图片、数据流及分析：

故障原因分析： 主要原因是做 K117 的时候拆卸顶棚内饰时不小心将插头针脚整回缩了。

故障处理办法：重新对回缩的针脚进行固定处理。
