故障现象确认：确认故障存在,询问客户得知,此故障以前出现过一段时间,有时又正常,为间隙性的发生.现在是一直出现。

读取故障内容及 SDD 指导建议：

故障诊断过程：根据故障现象和收集信息,参考电路图进行分析,左前转向灯不亮,而其他灯光正常,说明头灯总成灯光元件的接地正常,因为是共用接地,使用转向灯开关和危险警告灯开关时其他灯均正常,仪表内指示灯工作,说明开关将信号也传递到车身控制模组,模组将信号经网络传到仪表和门模组及后部等。说明开关及输入侧没有问题.故障点因为输出侧,由于现在灯光的输出左右侧均是分开线路控制,那么将故障确认锁定转向灯的左前灯泡,车身模组的左前灯的输出及左前灯的线。

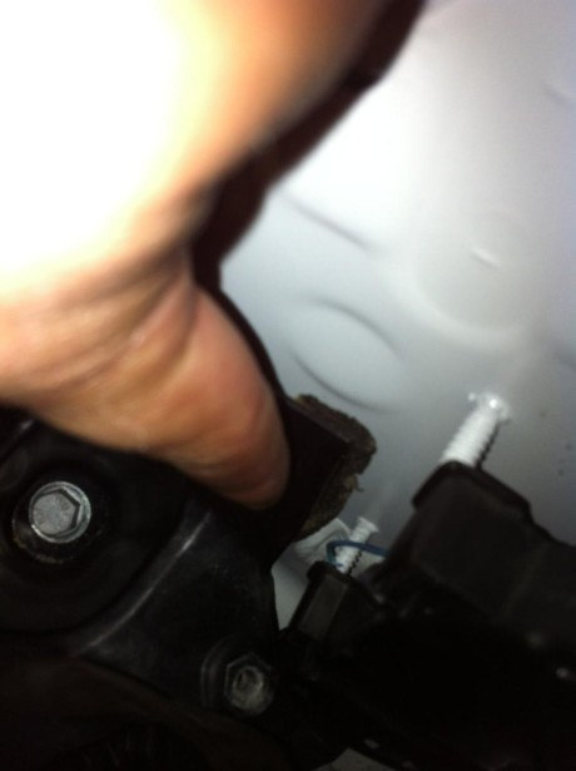

先检查确认灯泡正常,测量灯泡后部线路供电,开启左转向发现无电压,断开车身模组到左前灯的线路,测量也无电压,怀疑为模组故障,由于车辆存有相关的故障码,模组有可能在自我保护的模式下降不会供电,除非故障排除或重设.所以将再次测量确认线路正常,断电一次并清除故障码后再次测试.测量模组到左前灯的转向灯线路无开路,但测量短路时发现与地有短路现象.检查短路点发现为电瓶底座后的线路破损并短路。

修复故障点后,进行故障验证,断电并清除故障码后再次测量电压正常(0-12V 闪烁),说明故障排除.

系统结构图及电路图：

第一次 经销商测量到 BCM 到左侧头灯的输出无信号就开始确认故障,没有进行验证.

相关故障部位图片、数据流及分析：



案例点评及建议：此案例重点是输出线路有故障， CJB 处于保护模式，一般可以通过清楚故障码或者车辆复位功能恢复 CJB 供电，有时不必要更换 CJB！
