路虎揽胜运动不供电导致高速CAN不通讯
来源:本站整理  作者:佚名  2019-12-13 09:51:27

 摘要:CJB 内部故障,不供电导致高速CAN不通讯,车辆无法启动

故障现象确认:车辆无法启动
读取故障内容及 SDD 指导建议: SDD 无法与高速上的模块通讯

故障诊断过程:电脑检测,中速网络正常,高速网络上的所有模块无法通讯

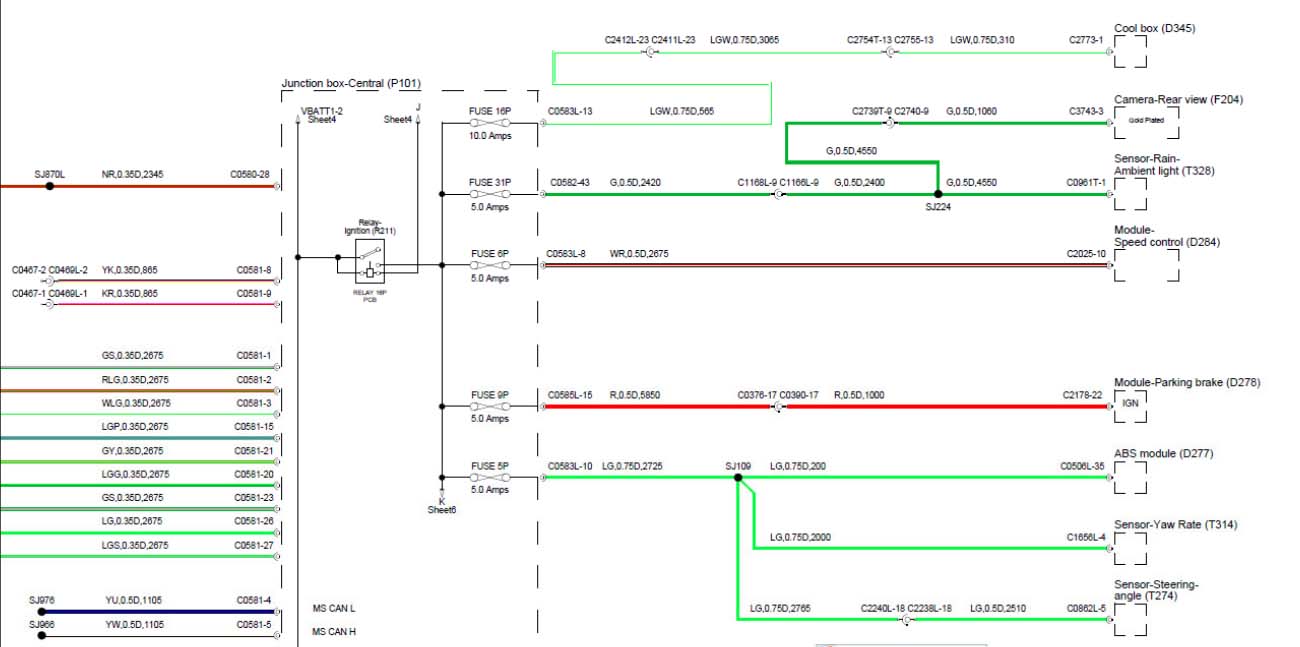

相关故障部位图片、数据流及分析:
故障原因分析:测量高速网络电阻正常 60 欧姆左右,测量高速网络电压都在 0.5V 左右,高速网路模块没有通讯,测量高速上模块电压,发现电压在 0.2V,高速网络所有模块没有电源供应,检查 CJB 继电器 R211 电压输出端无电压;进一步检查继电器没有回路通讯;检查 CJB 电源接地线正常,试着短接继电器电源 ,短接后车辆可以正常启动,所有功能正常。
故障处理办法:更换 CJB。
