故障现象确认：钥匙遥控中控无反应，用机械钥匙开左前门后按启动按钮无反应，仪表黑屏



故障诊断过程：连接 SDD 无法与车辆沟通，测量 EJB 供电端对地电压 2.6V,判断电瓶没电，可能原因

1.车门锁上车内用电元件未关闭放电； 2.中控上锁后 40 分钟内车身电器不进入睡眠状态导致漏电； 3.电瓶内部故障导致电瓶漏电缺电.。连接充电器给电瓶充电至 12.75V，连接 SDD 检查无故障码，锁上中控检查未发现内部有电器开启现象（室内灯，音响空调等用电设备）

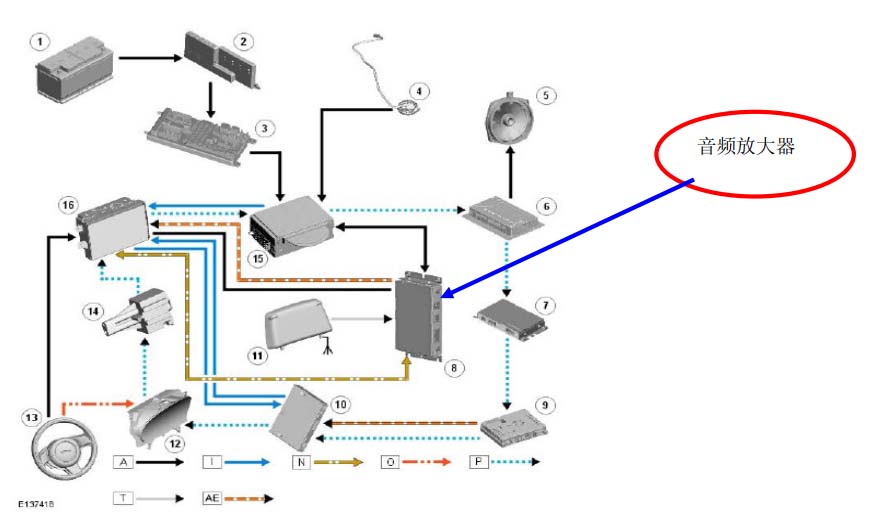

系统结构图及电路图：

第一次诊断：

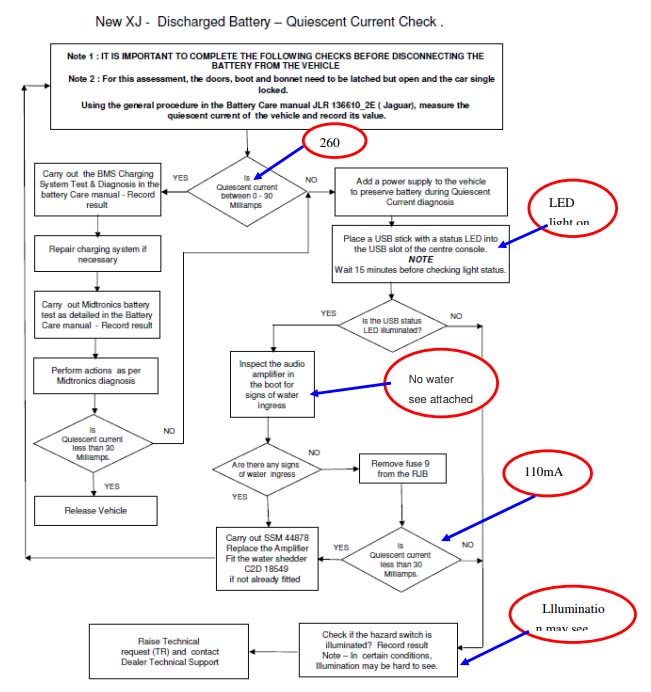

1. 查 TOPIX 有相关通报 SSM45916 已放完电的电池静态电池检查，

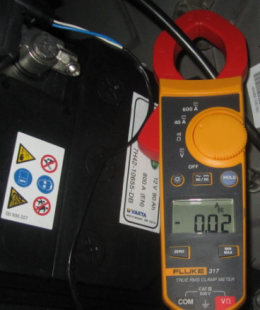

2. 拆卸电瓶负极，给电瓶充电至 12.8V，放置一晚后测量电压为 12.75V，判断电瓶正常，车辆没电为车辆电器漏电导致。

3. 考虑到车辆娱乐系统软件导致，连接 SDD 检测无故障码，给车辆信息娱乐系统升级，测量静态电流还是超出正常范围

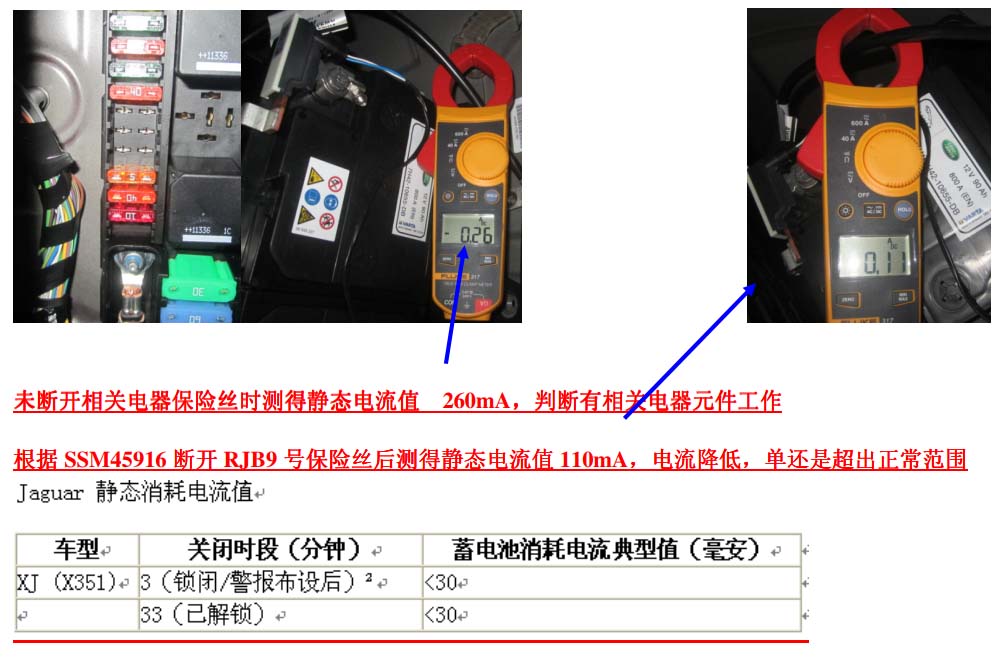

4. 根据 SSM45916 断开 FUSE 9 后静态电流还有 110mA，查阅音响放大器电路图发现功放除了 FUSE9 供电外还有 FUSE 41 供电，断开 41 号保险丝后测静态电流值降低到 20mA 正常范围内，插回 9号保险丝，断开 41 号保险丝测也 20mA，插回 41 号保险丝测静态电流又升到 260-300mA。

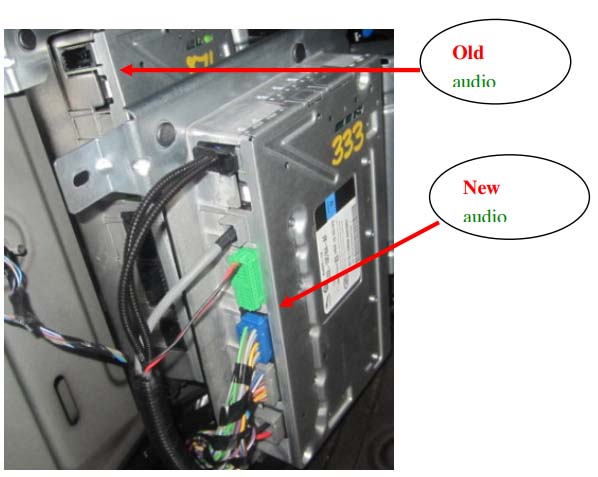

5. 拆卸后尾箱功放检查插头和功放线端口正常，未发现进水或腐蚀现象，拆同车型同型号车辆音频功放装该车辆测试静态电流降低到 20mA，由此判断为功放内部故障导致车辆漏电不能启动。









故障原因分析：音响功率放大器内部漏电故障。

故障处理办法：更换音响功率放大器。
