故障现象确认：事故维修后过 SDD 时，有 P22D4 PCM 23749 公里 涡轮增压器涡轮输入阀位置传感器电路永久 DTC读取故障内容及 SDD 指导建议：

用 SDD 读取到的 DTC 为 P22D4 PCM 23749 公里 涡轮增压器涡轮输入阀位置传感器电路永久，指导建议检查涡轮增压器涡轮输入阀位置传感器电路。

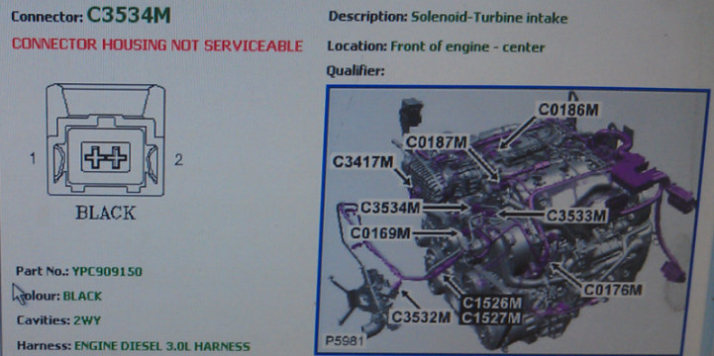

系统结构图及电路图：



故障诊断过程：车辆正前方事故维修后，有一 P22D4 PCM 23749 公里 涡轮增压器涡轮输入阀位置传感器电路永久 DTC，复查事故维修处未见有传感器未插插头，安装正确。于是，再检查发动机上部的真空管时发现涡轮真空电磁阀插头未插到位，重新安装后，故障解决。



相关故障部位图片、数据流及分析：



故障原因分析：此故障因是有人在上次对故障点进行了维修后未将电器插头插到位，至 ECM 收不到涡轮真空电磁反馈的信号，也无法对其进行传输命令，因此 ECM 将记录此故障，ECM 限制辅助涡轮增压器涡轮工作。

故障处理办法：重新安装处理。
