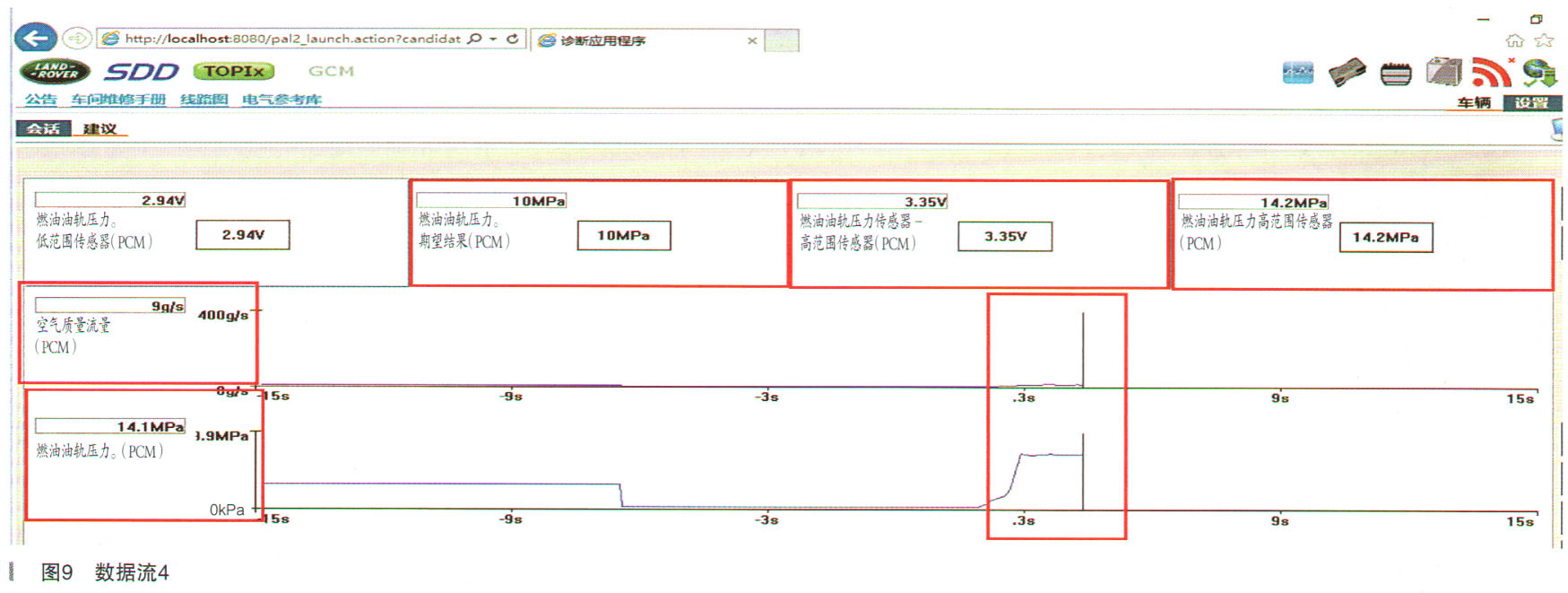

（10）更换高压油泵后读取发动机数据流（如图9所示），发动机启动高怠速时：燃油油轨压力—期望结果为10kPa；燃油油轨压力传感器—高范围传感器3.3V，信号电压正常；燃油油轨压力高范围传感器14.2Mpa，压力正常；燃油油轨压力14.1MPa，压力正常；同时发现进气流量，空气质量流量9g/s，数值正常；发动机转速1200r/min。

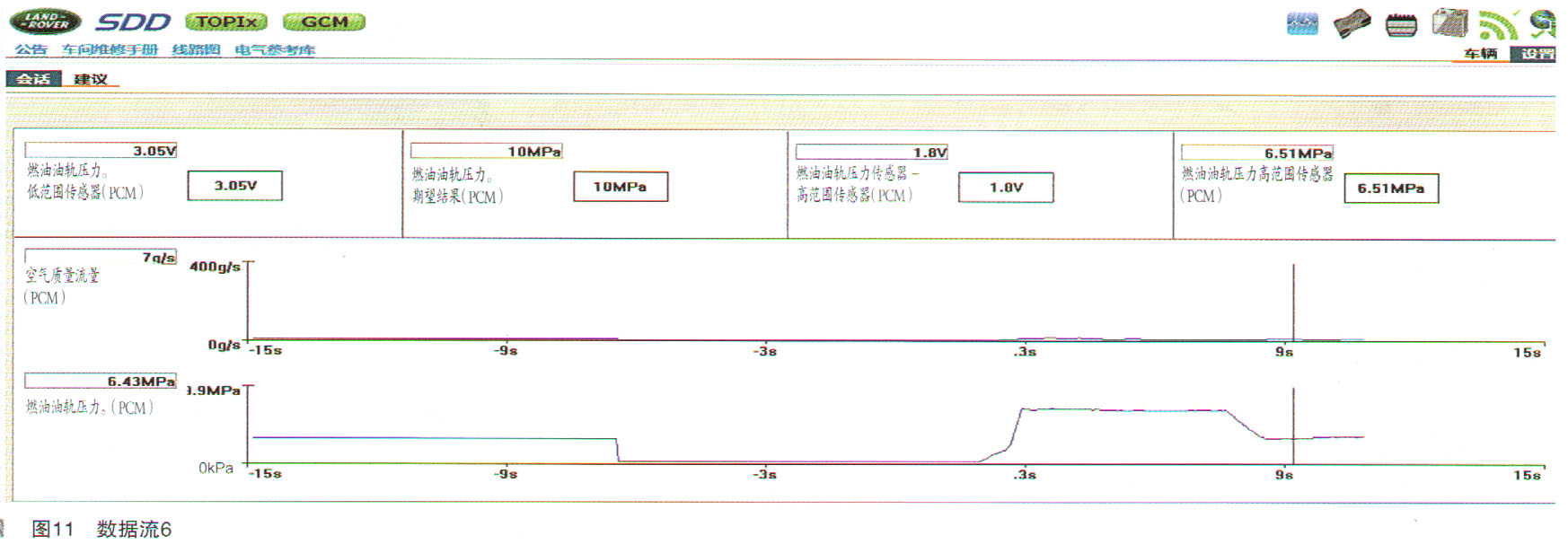

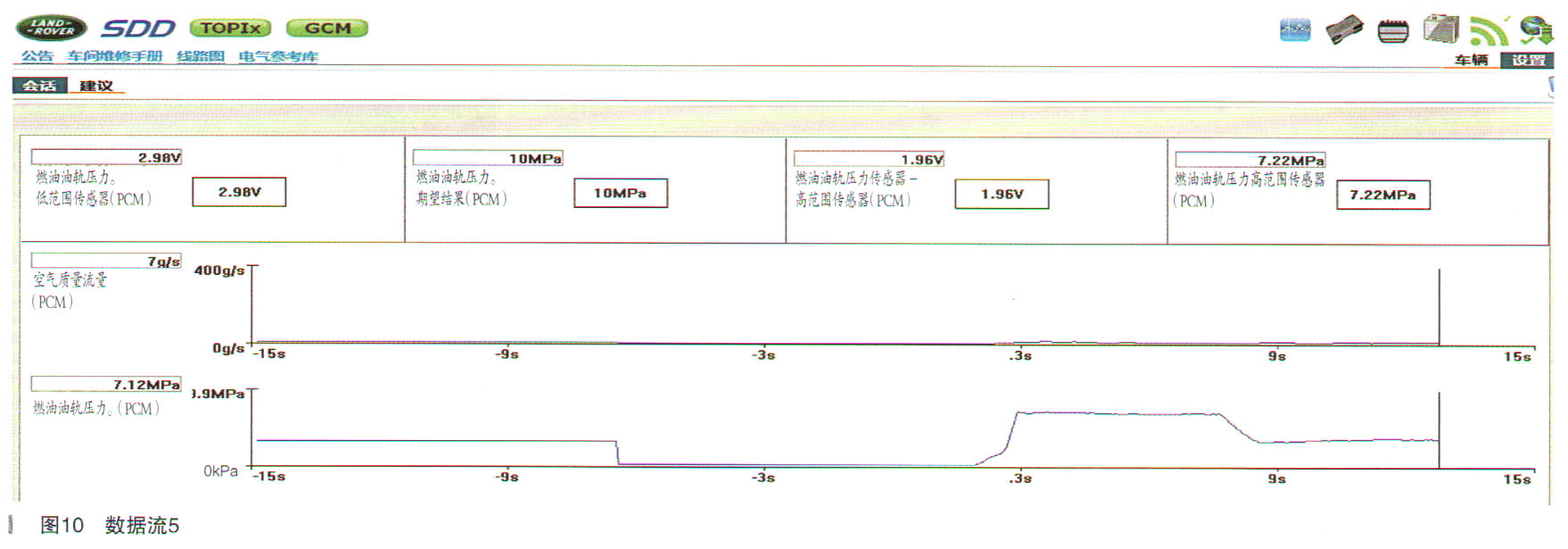

     （11）读取发动机怠速运转数据流（如图10和图11所示）：燃油油轨压力----期望结果为10kPa;燃油油轨压力传感器----高范围传感器1.8～1.9V，信号电压正常；姗由油轨压力高范围传感器6.5～7.2MPa，压力正常；燃油油轨压力6.4～7.1MPa，压力正常；同时发现进气流量，空气质量流量6～7g/s，数值正常。



    故障原因：高压油泵泄压。

    故障排除：更换发动机燃油泵，故障排除。

专用工具设备：诊断仪SDD。
