（4）根据以上测量，怀疑车辆发电机发电电流故障，根据故障码B1087-00和P065A-88诊断怀疑车辆发电LIN控制故障。

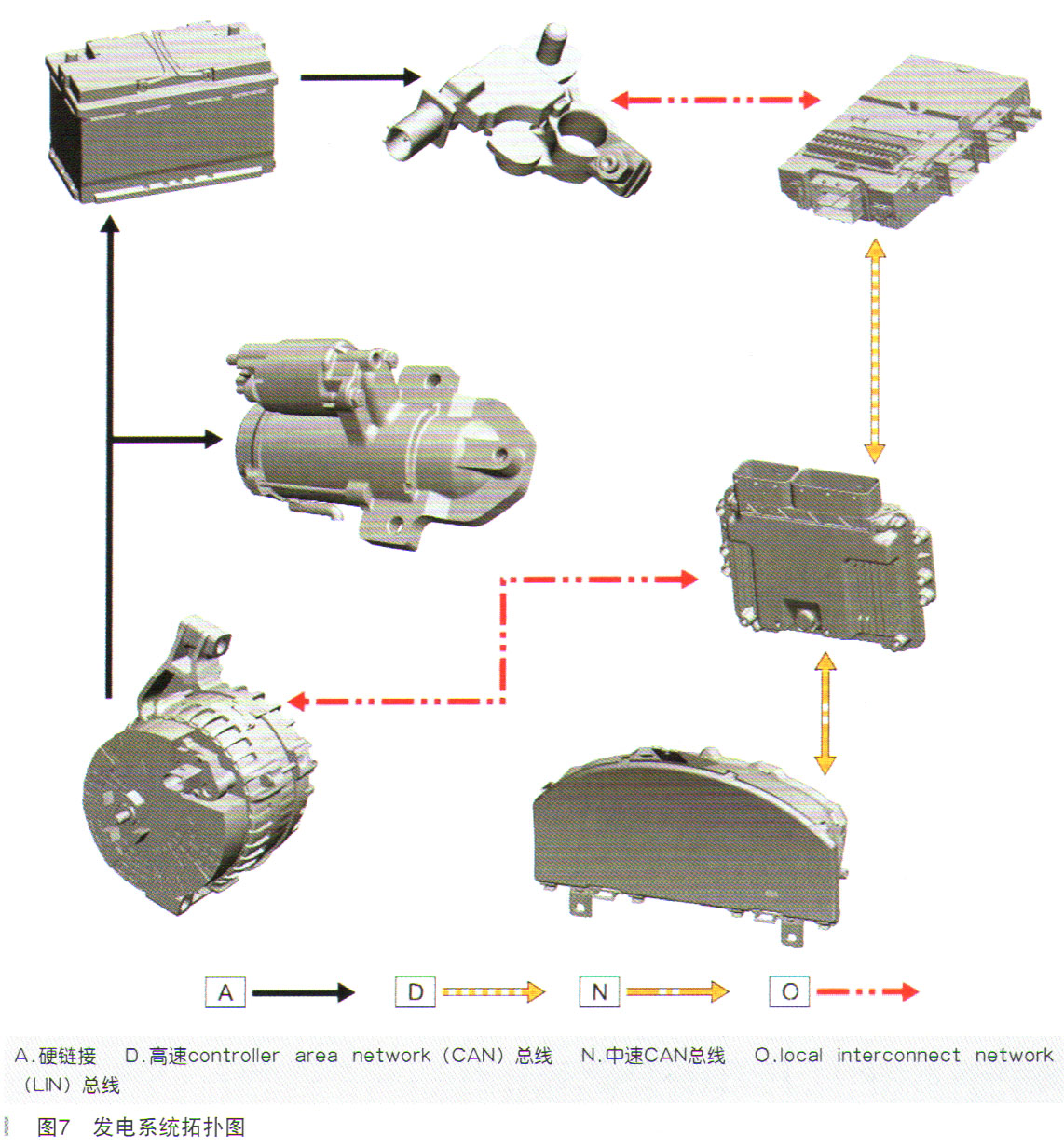

（5）发电系统拓扑图如图7所示，线路图如图8所示。
（6）启动车辆，参考电路图测量C1DC05A-1蓄电池监测系统（BMS）LIN信号波形，使用示波器测量控制波形，正常，如图9所示。

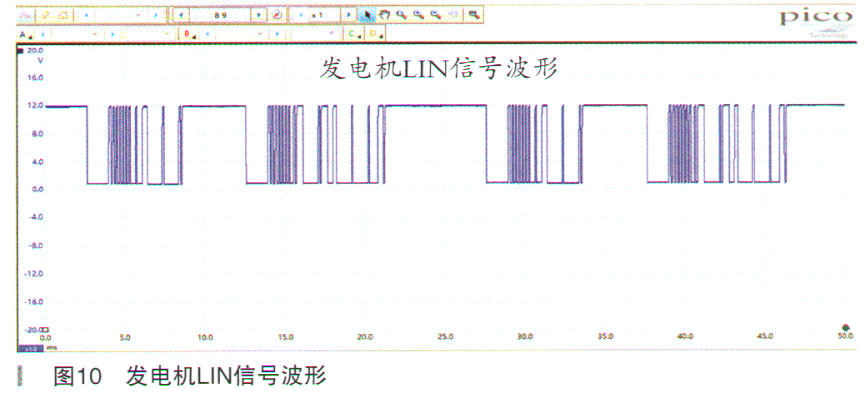

（7）启动车辆，参考电路图测量C1DC14C-1发电泪ILLIN信号波形，使用示波器测量控制波形，正常，如图10所示。
