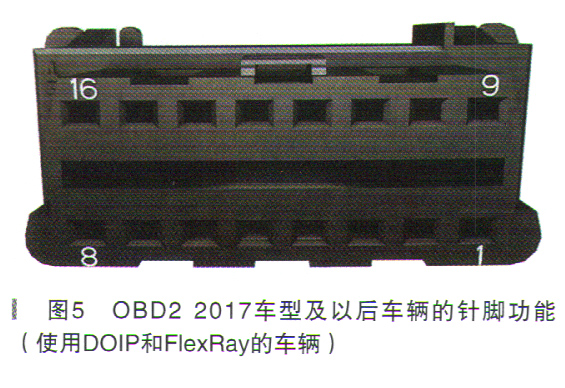

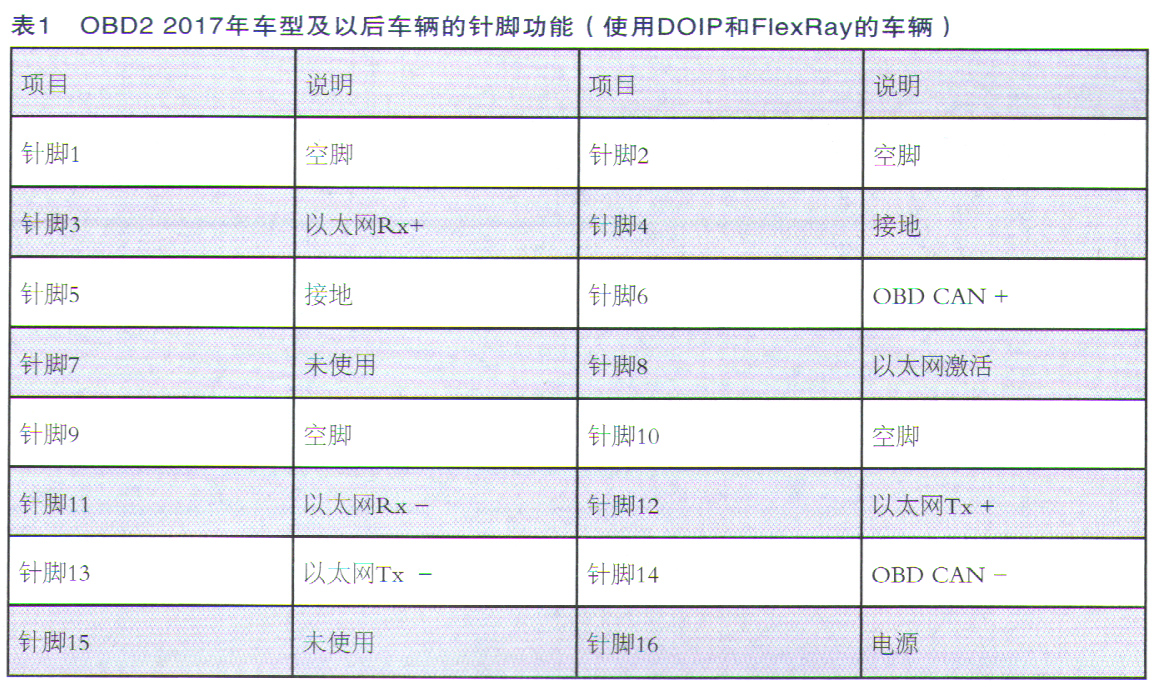

OBD2 2017车型及以后车辆的针脚功能（使用DOIP和F1exRay的车辆）如图5和表1所示。

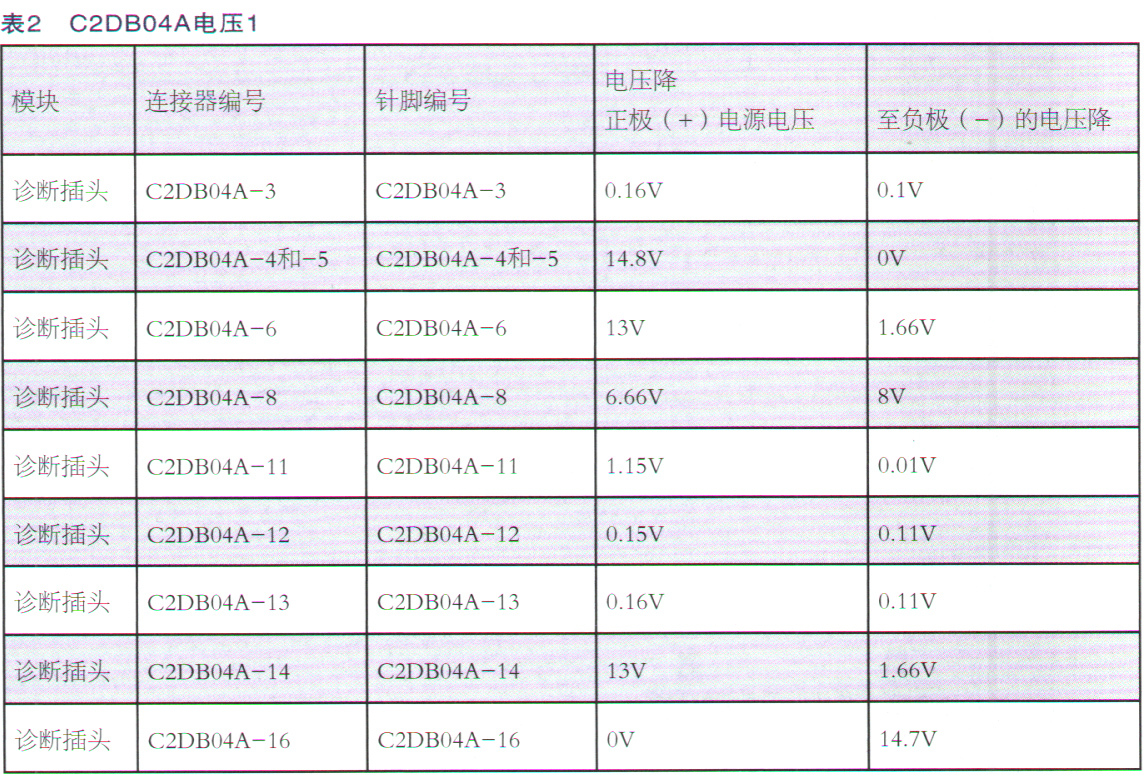

（5）启动车辆，连接诊断仪与DOIP进行测量，连接诊断仪后诊断插头C2DB04A电压，如表2所示。
（6）根据以上检测，C2DB04A-8对负极电压8V，退出诊断仪诊断程序，测量C2DB04A-8对负极电压0.02V，对正极电压14.7V。
（7）与同款车型正常车辆对比，测量电压一致。
（8）诊断插头通信原理。当连接到DOIP车辆时，VCI将在以太网（针脚8）上提供小电流电压。VCI将会检查针脚8至网关模块的连接中是否存在电阻。
（9）在将VCI连接到车辆
OBD时，存在此电阻值则表明可在针脚8上检测出7-9V之间的电压，然后，VCI切换至DOW并使用以太网导线进行通信（针脚3, 11, 12和13）。
（10）注意：如果针脚8（以太网激活）发生故障，将会导致Pathfinder与车辆模块的连接出现问题。看上去此工具已成功连接车辆，但
ECU诊断选项卡中的所有模块旁边都有一个红色叉号，这表明没有建立通信。

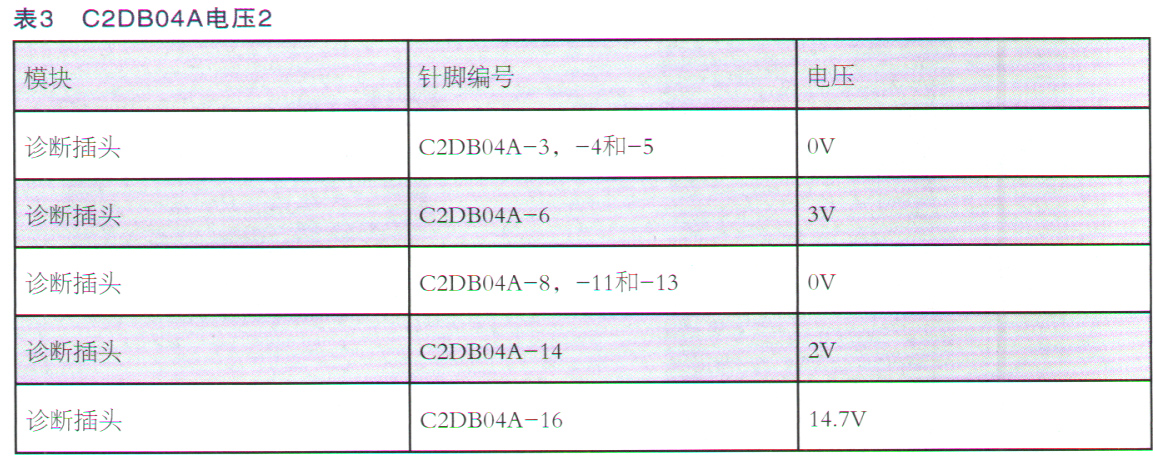

（11）以上测量排除诊断8号唤醒线路问题，怀疑车辆网络通信线路故障，拔下诊断仪插头测量诊断插头电压，如表3所示。
（12）与同款车对比，测量电压一致，使用万用表测量诊断插头C2DB04A电阻值。

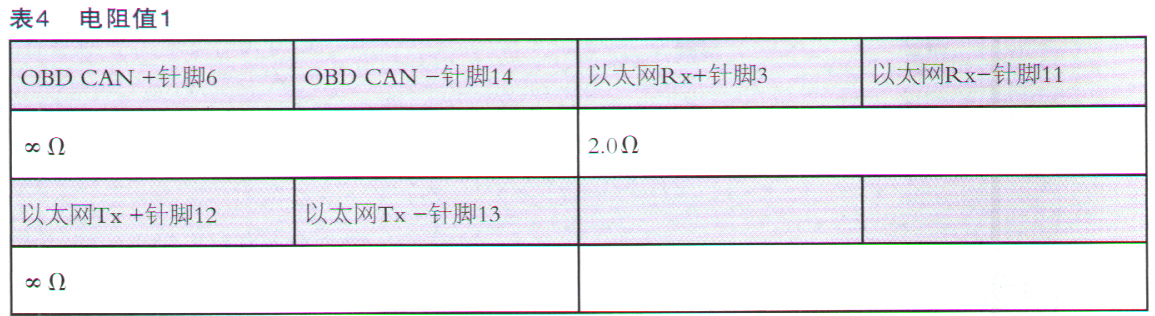

（13）网络终端电阻测试结果，如表4所示。

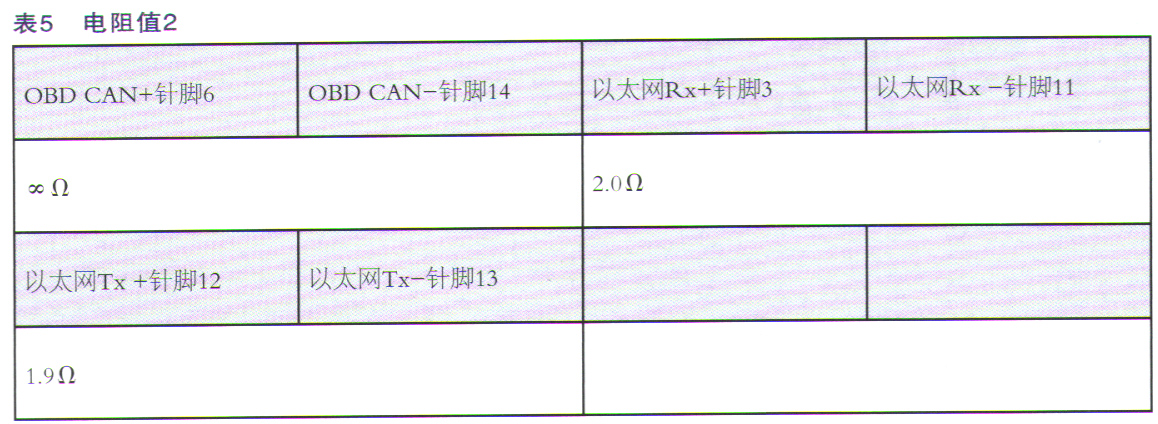

（14）测量正常车辆网络终端电阻测试结果，如表5所示。
