故障诊断：

      （1）确认故障。车辆进店后启动车辆，车辆启动正常，检查车辆仪表无任何故障提示，使用蓄电池检测仪检查车辆蓄电池良好，根据客户抱怨现象全车没电怀疑车辆漏电，锁车15min后观察车辆，发现车辆不休眠，危险控制开关背景灯常亮，测量静态电流2.1A，如图1所示。电流跳动放电超出标准范围，确认车辆不休眠漏电引起车辆蓄电池亏电无法启动，确认故障存在。

      （2）休眠电流即静态电流。静态电流是指车辆没有信号输入时的电流，也就是用电器件本身在不受外部因素影响下自身耗电电流，这称为 “静态放电”。

      （3）捷豹路虎车型最大的电流消耗量，应处于0.02-0.03A之间的区域。

      （4）经过上述测量车辆静态电流过大，检查车辆无加装和改装物品。

      （5）查询维修历史，此车无相关维修记录。

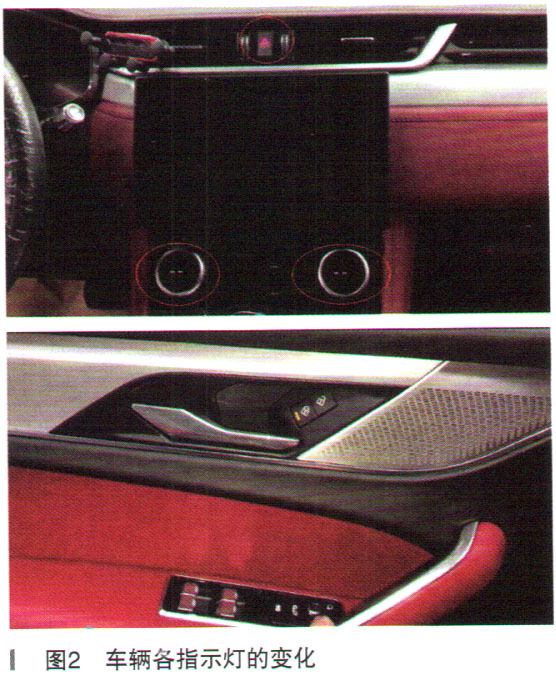

      （6）观察车辆，锁车几分钟后发现车辆两前门中控锁控制开关指示灯点亮约5s，熄灭同时左前门主控制开关背景灯也点亮，同时发现空调控制面板也闪烁，如图2所示。

      （7）经过以上测量，根据产生的故障现象，确认车辆不休眠导致车辆静态电流过大。

      （s）连接诊断仪读取相关故障码，无相关故障码。

      （9）才翩歇踞黝嚼汾析原因如下：

    ①内漏，蓄电池内部故障而造成自放电；

    ②外漏，蓄电池外部用电器因开关未关闭或故障；

    ③线路或车辆用电器本身放电；

    ④车辆控制模块自放电不休眠，模块故障。

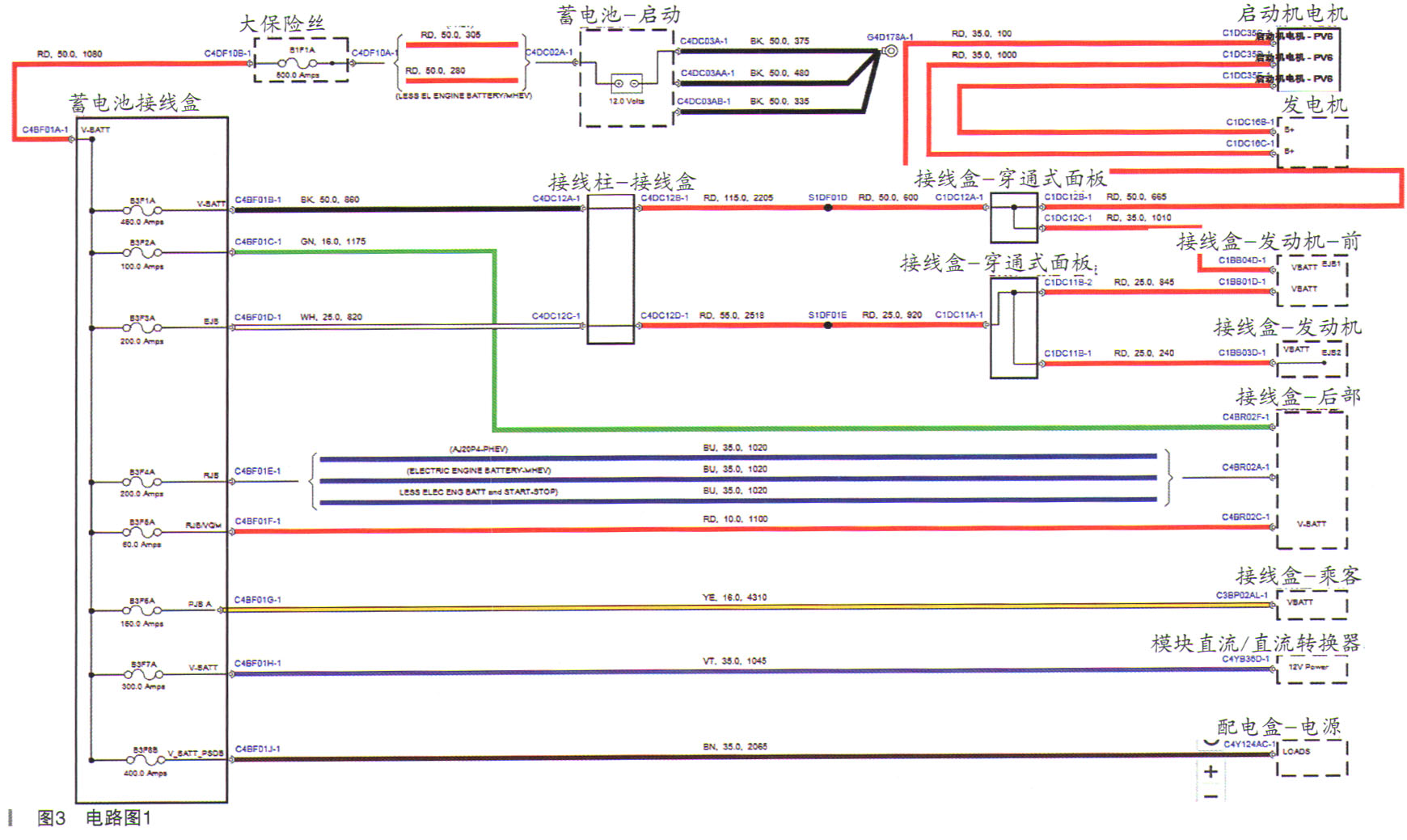

      （10）根据故障现象，参考电路图查看BJB保险丝盒连接输出电路，如图3所示。

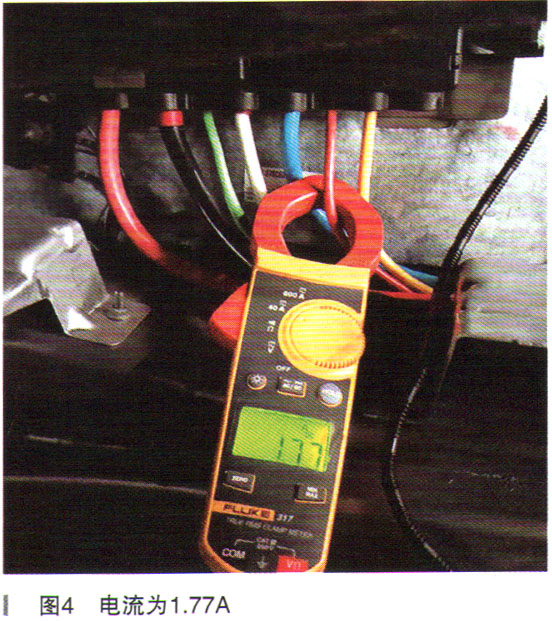

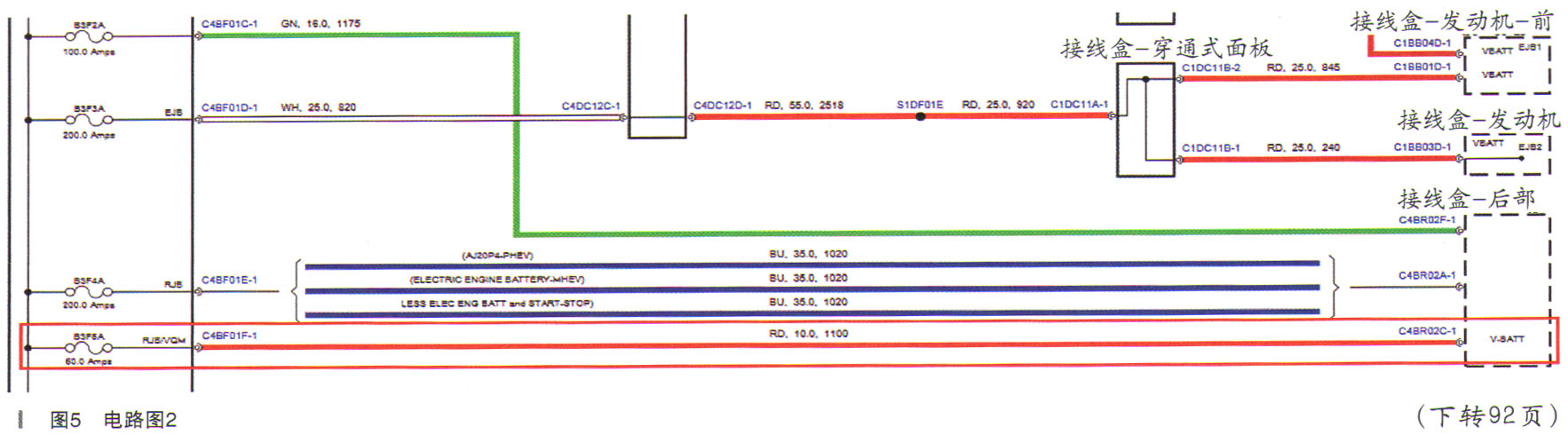

      （ 11）将车辆锁车等待约15min，测量车辆BJB接线盒输出线电流，经过测量发现BJB接线盒输出后部接线盒玛B线路C4BF01F端线路电流1.77A（如图4所示），对比其他接线盒输出电流最大。电路图如图5所示。
