电路图如图4所示。
(12)灯光控制原理;所有多功能开关位置均通过电阻梯来连接。电阻梯的输出连接至钟簧式绕线器,后者可将开关操作转换成LIN总线信号。这些信号由操控所需外部照明选择的

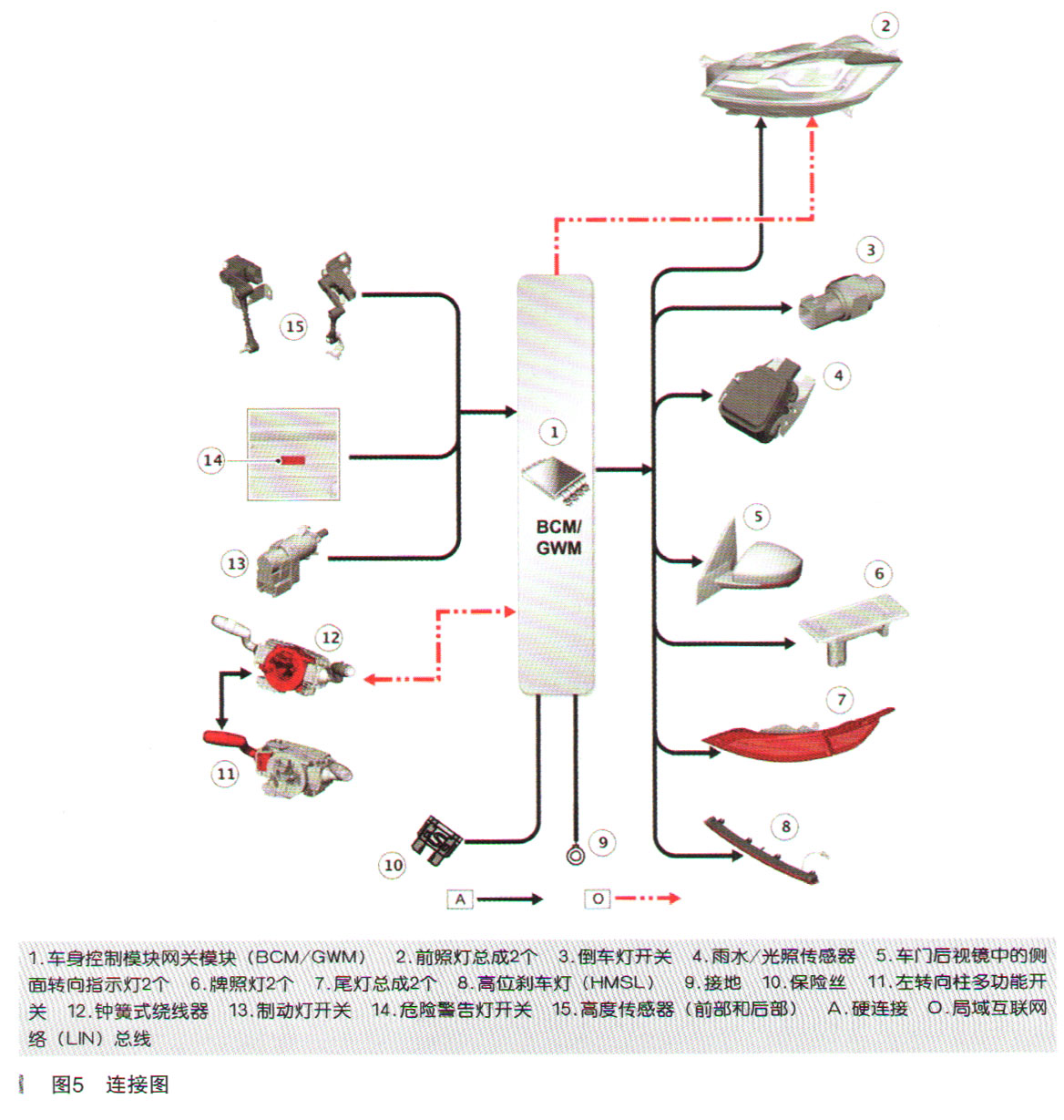

BCM/GWM接收。连接图如图5所示。
(13)根据以上原理和故障码分析,车辆前照灯控制LIN信号可能存在故障。
(14)启动车辆,使用示波器测量左前大灯ClLF08-8控制LIN,测量右前大灯ClLF09-8控制LIN,开启前照灯后测量左侧和右侧前照灯控制LIN信号正常。波形图如图6所示。

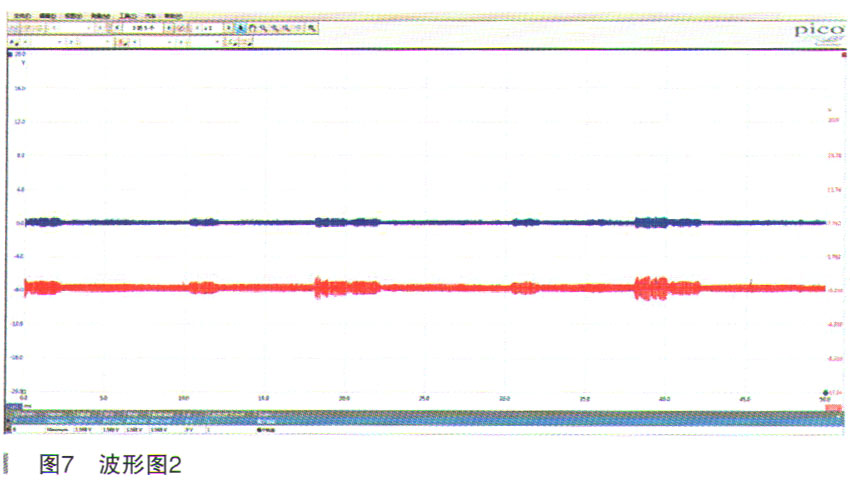

(15)启动车辆,开启前照灯约1min,观察前照灯左侧和右侧LIN信号消失,没有LIN信号输出。波形图如图7所示。

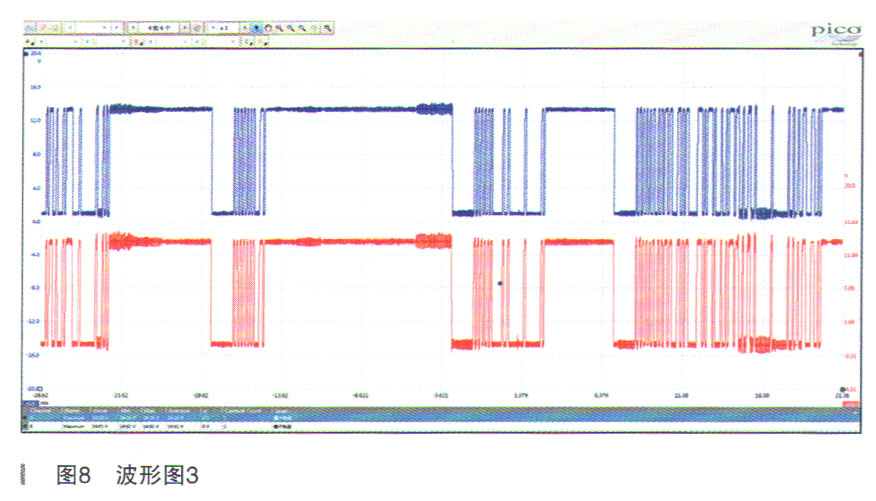

(16)根据以上测量,车辆LIN信号故障模式下LIN信号中断,拔掉右前大灯控制插头C1lLF09,观察前照灯控制LIN波形恢复正常。波形图如图8所示。
